110年 - 110 高等考試_三級_農業機械：農業機電與控制#102804

科目：農業機電與控制 | 年份：110年 | 選擇題數：0 | 申論題數：12

試卷資訊

所屬科目：農業機電與控制

選擇題 (0)

申論題 (12)

(一)請問此量測裝置的頻寬（Bandwidth）範圍為何？

(二)此量測裝置若用以量測頻率 50 rad/sec，振幅為 3 V 的正弦波（Sinusoidal）輸入訊號，它的輸出訊號振幅為何（V）？

(三)對於所有量測頻率大於 480 rad/sec，振幅為 5 V 的正弦波輸入訊號，它的輸出訊號振幅為何（V）？

(四)此量測裝置可視之為低通、帶通或高通濾波？

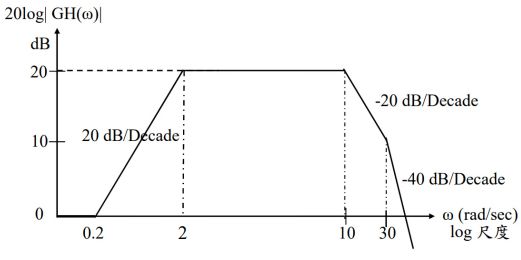

二、一稻穀烘乾機之振幅波德圖（The magnitude of Bode plots）如下圖所示，請以此波德圖鑑別其轉移函數。假設此烘乾機為最小相位系統。（20 分）

(一)請問此一 4 位元/級漣波計數器為上數計數器（Up counter）或是下數計數器？請以時序圖說明之。（10 分）

(二)如何改變此一計數器的上數或下數？（6 分）

(三)正反器是序向邏輯元件或組合邏輯元件？（4 分）

四、在機電控制系統中常需使用感測器，它在系統中扮演極其重要的角色，藉它得以知悉系統自身的狀態以及外界環境的狀況，以做出適當的控制決策。請說明選擇感測器時須考慮那些因素？（20 分）

(一)請問此加速度計係根據什麼原理來量測加速度？詳細說明之。可參考圖(a)及(b)。（7 分）

(二)請問增加 ω_n 或減少 ω_n對擴大量測範圍是否有幫助？為什麼？請參考圖(b)。（7 分）

(三)請問要能量測到最大的頻寬，ς 應該取多少？為什麼？請參考圖(b)。（6 分）
