所屬科目：鋼筋混凝土學與設計

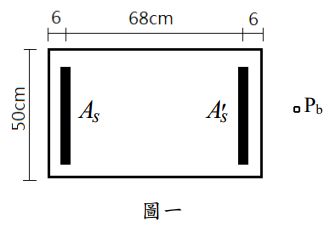

二、圖一的橫箍筋矩形斷面短柱，鋼筋量，混凝土抗壓強度，鋼筋降伏強度＝4200 kgf/cm2，鋼筋中心保護層厚度 = 6 cm。計算平衡破壞時之軸壓力 、偏心距 及彎矩 。壓力鋼筋所占面積需從受壓混凝土面積中扣除。需詳列解答過程。（25 分）

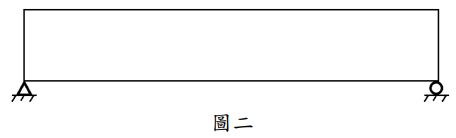

三、撓剪裂縫與腹剪裂縫為鋼筋混凝土梁承受垂直載重作用時可能產生的剪力相關裂縫。請詳述何謂撓剪裂縫與腹剪裂縫？其會發生於何情況？ 以圖二的簡支梁為例，在這些裂縫常發生的位置畫出示意圖。（25 分）
四、以強度設計法計算圖三擋土牆基礎底版 A-A 斷面（牆踵）處每公尺寬所 。鋼筋中心保護層厚度 = 10 cm，混 需之拉力鋼筋量 As（以 cm2 為單位） 凝土抗壓強度 = 210 kgf/cm2 ，鋼筋降伏強度 = 4200 kgf/cm2 ，牆背土壤單位重= 1.6 tf/m3。不考慮基礎底版下面的所有向上壓力。需詳列解答過程。省略最大及最小鋼筋量檢核。（25 分） （提示：將 A-A 斷面右側的基礎底版視為單筋懸臂梁，梁上載重為自重及土壤重，求得 A-A 斷面所受彎矩內力用以設計拉力鋼筋。）
