112年 - [無官方正解]112 台灣糖業股份有限公司_新進工員甄試_儀電：A.電子概論#137702

1. 方波訊號由何種波形相加組合而成？ (A)正弦波 (B)三角波 (C)鋸齒波 (D)直流

2. 如【圖1】所示，LED之導通電流ID＝20mA，求導通電壓＝？

(A) 1V (B) 2V (C) 3V (D) 5V

3. 電晶體為得到較好的線性放大，一般輸入交流信號限制在多少V以下？ (A) 1V (B)(C)(D) 6.5mV

4. 電晶體直流偏壓電路，當溫度升高時，會造成直流工作點何種變動？ (A) 減少，減少 (B) 增加， 減少 (C) 減少， 增加 (D) 增加，增加

5. 設有一放大電路之輸入功率為10W，其輸出功率為100mW，求功率增益為多少dB？ (A) –20dB (B) –10dB (C) 10dB (D) 20dB

6. 使用矽(Si)製成之PN二極體之順向電壓(25°C)約為： (A) 0.25～0.3V (B) 0.65～0.7V (C) lV (D) 1.5V

7. 下列有關BJT共射極(CE)、共集極(CC)組態放大器電路之敘述，何者錯誤？ (A) CE放大器之輸出與輸入電壓相位相差180° (B) CE放大器之輸出阻抗低 (C) CC放大器之電流增益高 (D) CC放大器之輸入阻抗高

8. 如【圖2】所示，電路功能為何？

(A)無穩態電路 (B)單穩態電路 (C)波形整形電路 (D)非反相放大電路

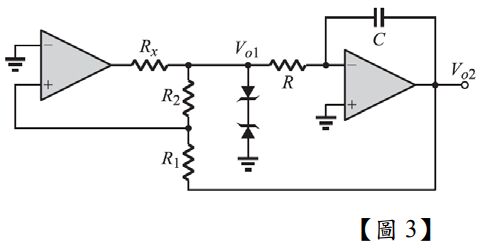

9. 如【圖3】所示，以下敘述何者錯誤？

(A)左邊OPA電路功能為反相施密特電路 (B)右邊OPA電路功能為積分器 (C)稽納二極體為限幅功能 (D)電阻Rx為限流功能

10. 理想濾波器之敘述，以下何者錯誤？ (A)輸入頻率為0時，低通濾波器輸出不為0 (B)輸入頻率為無窮大時，高通濾波器輸出不為0 (C)輸入頻率為0或無窮大時，帶通濾波器輸出皆為0 (D)輸入頻率為0或無窮大時，帶拒濾波器輸出皆為0

11. MOSFET的直流偏壓工作點可決定何種參數值？ (A) IDSS (B) k (C) gm (D) VGSp

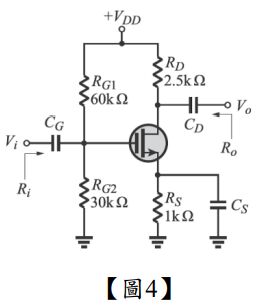

12. 如【圖4】所示，MOSFET共源極放大器之參數 ，=8mA，=60V，則此電路的電壓增益Av為多少？

(A) –2.5 (B) –15 (C) –20 (D) –40

13. LSI(大型積體)指在一個晶片上所含的零件數為？ (A) 100個以下 (B) 100～1000個 (C) 1000～10000個 (D) 10000個以上

14. 有一正弦波波形在 秒內完成5週，則頻率為？ (A) 1kHz (B) 1.8kHz (C) 2kHz (D) 2.8kHz

15. 擴散電流之產生乃是？ (A)半導體內出現外加溫度 (B)半導體內出現外加電壓 (C)半導體內出現溫度差 (D)半導體內載子濃度不同

16. 於全波整流電路中，若電源頻率為60Hz，其整流後之漣波頻率為？ (A) 80Hz (B) 100Hz (C) 120Hz (D) 140Hz

17.受溫度之影響是？ (A)溫度每上升1℃時，則增加2倍 (B)溫度每下降1℃時，則增加2倍 (C)溫度每下降10℃時，則增加1倍 (D)溫度每上升10℃時，則增加1倍

18. 共射極組態雙極性電晶體作為開關使用，當導通時，此電晶體之工作區域為何？ (A)歐姆區 (B)截止區 (C)作用區 (D)飽和區

19. 於工作區工作之共射極電晶體放大器，若＝0.05mA，＝5.05mA，若 ， 則2a＋b應為？ (A) 300 (B) 301 (C) 302 (D) 303

20. 一般矽電晶體之基、射極電壓在正常順向電壓工作情況下，約為？ (A) 1.6V (B) 0.6V (C) 1.5V (D) 2.5V

21. MOSFET基本放大電路可分為共源極(CS)、共汲極(CD)、共閘極(CG)三種組態，試問三種組態中哪一極     不作     輸出端？ (A)汲極 (B)源極 (C)閘極 (D)基極

22. 一放大器之輸出功率為10W，求其dBm數為多少？ (A) 10dBm (B) 20dBm (C) 40dBm (D) 60dBm

23. 下列何種串級放大電路前級與後級的直流偏壓將會彼此影響，整體電路直流偏壓工作點 與系統穩定度會受到相互的牽制？ (A)直接耦合 (B)變壓器耦合 (C) RC耦合 (D)RL耦合

24. 某n通道增強型MOSFET工作於飽和區，且其臨界電壓= 1V，參數k = 0.5mA/V² ，歐 力電壓= 450V，當 = 4V時，試求交流互導參數為多少mA/V？ (A)1.8mA/V (B)2mA/V (C)2.2mA/V (D)3mA/V

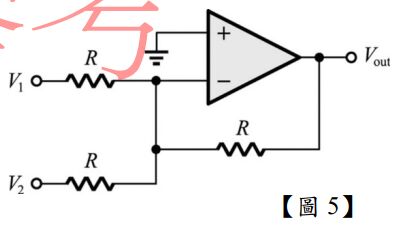

25. 如【圖5】所示，輸入與輸出電壓之間 的關係為下列何者？

(A) (B) (C) (D)

26. 有關RC耦合串級放大電路之敘述，下列何者正確？ (A)耦合電容可耦合直流信號 (B)耦合電容可耦合交流信號 (C)旁路電容可旁路掉交流信號 (D)各級直流偏壓不會相互影響

27. 下列何者為正弦波振盪器？ (A)韋恩電橋振盪器 (B)施密特振盪器 (C)哈特萊振盪器 (D)考畢子振盪器

28. 如【圖6】所示振盪電路，下列敘述何者正確？

(A) R值會改變輸出週期 (B) C值會改變輸出電壓 (C) R1值會改變輸出電壓 (D) R2值會改變輸出頻率

29. 如【圖7】所示開關邏輯電路，以下何者正確？

(A) ABC＝100，輸出Y＝x (B) ABC＝101，輸出Y＝x (C) ABC＝110，輸出Y＝x (D) ABC＝000，輸出Y＝x

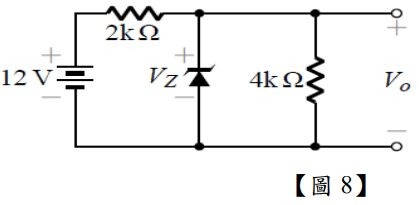

30. 如【圖8】所示電路，稽納(Zener)崩潰電壓Vz= 6 V， 若使用三用電表DCV檔，測得輸出電壓Vo之值為8 V，則下列何者非電路故障造成上述輸出電壓情形？

 (A)稽納二極體斷路 (B) 2 kΩ電阻斷路 (C) 4 kΩ電阻斷路 (D)稽納二極體短路

31. 有關單一發光二極體(LED)元件的敘述，下列何者錯誤？ (A)在逆向偏壓下，發不同色的光 (B)發光的波長與偏壓大小成正比 (C)順向偏壓下電子和電洞復合時，釋出能量發光 (D)發光強度與順向電流成反比

32. 如【圖9】所示為定電流源偏壓電路，以下何者正確？

(A) =50Ω (B) =25Ω (C)=50kΩ (D)=40S

33. 下列有關理想運算放大器之敘述，何者正確？ (A)輸入電阻無窮大 (B)輸出電阻等於零 (C)輸入偏壓電流無窮大 (D)輸出短路電流無窮大

34. 對直接耦合放大器而言，下列敘述何者錯誤？ (A)低頻響應較佳，工作點較不穩定 (B)高低頻率響應皆佳，工作點亦穩定 (C)低頻響應佳，工作點較穩定 (D)低頻響應較差，工作點較穩定

35. 下列何者屬石英晶體振盪器之優點？ (A)高品質因素 (B)受溫度影響高 (C)振盪頻率穩定 (D)價格便宜

36. 當OPA電壓隨耦器操作在線性工作時，其特性為何？ (A)輸出信號頻率等於輸入信號頻率 (B)輸出信號電壓等於輸入信號電壓 (C)輸入阻抗高 (D)可提供與負載大小無關的理想電流源

37. 關於共汲極放大電路之敘述，下列何者錯誤？ (A)又稱為源極隨耦器 (B)電壓增益甚高 (C)輸出信號與輸入信號相位相反 (D)電流增益小於1

38. 有關RC相移振盪器之敘述，下列何者正確？ (A) R或C值愈大，振盪頻率愈大 (B)啟動振盪條件為AB略大於1 (C)至少需三節RC電路來產生180°相移 (D)輸出為正弦波

39. 有關整流濾波電路之敘述，下列何者正確？ (A)若以電容濾波，則電容愈大者漣波因數r愈小 (B)漣波因數r愈小，表示濾波的效果愈差 (C)電壓調整率VR%＝ ×100% (D)電壓調整率VR%愈小，表示輸出電壓受負載變化影響較小

40. 下列何者是史密特電路的應用？ (A)線性放大器 (B)波形的整形 (C)電壓偵測器 (D)驅動繼電器

 (1)此顆電晶體為NPN型或PNP型？

(2)基極(Base，B)為哪一支接腳？

(3)集極(Collector，C)為哪一支接腳？

(4)射極(Emitter，E)為哪一支接腳？

二、如【圖11】所示，分壓式偏壓共基極放大器之 = 10V， = 40kΩ，= 10kΩ， = 1kΩ，= 3kΩ，α ≈ 1，試計算輸出直流工作點 Q 點。
