112年 - 04000 配電線路裝修_甲級_工作項目 02：架空外線施工與運轉維護51-100#116910

科目：技檢◆配電線路裝修-甲級 | 年份：112年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電線路裝修-甲級

選擇題 (50)

51. 依據「輸配電設備裝置規則」，超過 750 伏特至 33 千伏之架空線路，導線如使用銅線，其線徑不得小於 (A)15mm2 (B)18mm2 (C)20mm2 (D)45mm2 。
52. 依據「輸配電設備裝置規則」，低壓架空接戶線之線徑應依用戶接供附載所計算之負載電流選定，且導線應具足夠之機械強度，其銅導線最小線徑為 (A)3.5mm2 (B)5.5mm2 (C)8mm2 (D)14mm2 。
53. 依據「輸配電設備裝置規則」，低壓架空接戶線之線徑應依用戶接供附載所計算之負載電流選定，且導線應具足夠之機械強度，其鋁導線最小線徑為 (A)5.5mm2 (B)8mm2 (C)14mm2 (D)22mm2 。
54. 依據｢輸配電設備裝置規則｣，一般情況下電桿與消防栓之間隔不得小於 (A)1.2 公尺 (B)1.50 公尺 (C)1.8 公尺 (D)2.0 公尺 。
55. 依據「輸配電設備裝置規則」，擬於路旁消防栓附近埋建 1 根 10.5M 預力電桿，因受地形限制，二者確無法保持規定間隔，該間隔得縮減為 (A) 1.0 (B)1.2 (C)0.9 (D)0.6 公尺以上。
56. 依據｢輸配電設備裝置規則｣，暴露於人行道或人員常到處之支線，其地 面端應以 (A)1.5 (B)1.8 (C)2.0 (D)2.5 公尺以上之堅固且明顯之標誌標示 之。
57. 依據｢輸配電設備裝置規則｣，需防護之接地導線其防護物之高度應延伸 至大眾可進入之地面上方 (A)1.85 (B)2.00 (C)2.24 (D)2.50 公尺以上。
58. 依據｢輸配電設備裝置規則｣，避雷器之接地導線應為 (A)14 mm2 以上銅線，並以非金屬材料作為防護物 (B)14 mm2 以上銅線，並以金屬材料作為防護物 (C)22 mm2 以上銅線，並以非金屬材料作為防護物 (D)22 mm2 以上銅線，並以金屬材料作為防護物 。
59. 依據｢輸配電設備裝置規則｣，裝設高度距可輕易觸及之表面在 (A)2.00 (B) 2.45 (C)3.00 (D)3.45 公尺以上之設備、開關把手及操作桿之框架，得不予接地。
60. 依據｢輸配電設備裝置規則｣，為降低接地電阻得用多根接地銅棒串接， 每根接地銅棒之間距不得小於 (A)1.6 公尺 (B)1.8 公尺 (C)2.0 公尺 (D)2.4 公 尺 。
61. 依據｢輸配電設備裝置規則｣，永久設置於電桿之腳踏釘，距地面或其他 可踏觸之表面，不得小於 (A)2.45 公尺 (B)2.55 公尺 (C)2.65 公尺 (D)2.75 公 尺 。
62. 依據｢輸配電設備裝置規則｣，當爬登空間旁之導線已充分以橡皮護具掩 蔽時，作業人員之淨爬登空間最小為 (A)0.6 公尺 (B)0.7 公尺 (C)0.8 公尺 (D)0.9 公尺 。
63. 依據｢輸配電設備裝置規則｣，同一支持物上低壓配電線路導線間爬登空 間之水平距離不得小於 (A)0.5 公尺 (B)0.6 公尺 (C)0.7 公尺 (D)0.8 公尺 。
64. 依據｢輸配電設備裝置規則｣高壓交流供電系統接地點之規定，下列何者錯誤? (A)地下電纜與架空導線連接處裝有避雷器者，電纜遮蔽層之接地 不得搭接至避雷器之接地上 (B)無絕緣外皮之電纜，應在電源變壓器中性點及電纜終端點施作接地連接 (C)有絕緣外皮之電纜，儘量在電纜之絕緣遮蔽層與系統接地之間另施作搭接及接地連接 (D)有絕緣外皮之電纜，儘量在被覆與系統接地之間另施作搭接及接地連接 。
65. 依據「輸配電設備裝置規則」，儀器外殼及儀器用變比器二次側電路之接地導線，應為 (A)3.5 (B)5.5 (C)8.0 (D)14 平方毫米以上之銅線。
66. 依據｢輸配電設備裝置規則｣，架空配電線路與鐵路軌道平行時，距最近 軌道上方 6.7 公尺以下範圍，配電線路所有設備與軌道之水平間隔不得 小於 (A)3.6 公尺 (B)4.2 公尺 (C)4.6 公尺 (D)5.2 公尺 。
67. 依據｢輸配電設備裝置規則｣，一級線路之導線，架空地線其平常張力為 額定破壞強度之 (A)25% (B)30% (C)35% (D)40% 。
68. 依據｢輸配電設備裝置規則｣一級線路之導線，架空地線其最大使用張力 為額定破壞強度之 (A)20% (B)30% (C)40% (D)50% 。
69. 依據台灣電力公司「架空配電線路施工」，架設 477MCM 高壓配電線路，轉彎 25 度時裝桿方式應按 (A)直線裝置，使用單一裝腳礙子 (B)小角 度轉彎裝置，使用雙抱裝腳礙子 (C)中角度轉彎裝置，使用雙終端懸垂礙 子 (D)大角度轉彎裝置，使用兩單終端懸垂礙子 。
70. 依據台灣電力公司「架空配電線路施工」，架設 477MCM 高壓配電線 路，轉彎 8 度時裝桿方式應按 (A)直線 (B)小角度 (C)中角度 (D)大角度 裝 桿。
71. 依據台灣電力公司「架空配電線路施工」，架設 477MCM 高壓配電線 路，轉彎 12 度時裝桿方式應按 (A)直線裝置，使用單一裝腳礙子 (B)小角 度轉彎裝置，使用雙抱裝腳礙子 (C)中角度轉彎裝置，使用雙終端懸垂礙 子 (D)大角度轉彎裝置，使用兩單終端懸垂礙子 。
72. 依據台灣電力公司「架空配電線路施工」，3∮4W 11.4kV 22mm2 配電線路，其轉彎角度為 (A)50° (B)60° (C)70° (D)80° 以上者，須以 2 單終端方式裝桿。
73. 依據台灣電力公司「架空配電線路施工」，架設 AWG#2 ACSR 高壓配電 線路，轉彎 25 度時裝桿方式應按 (A)直線裝置，使用單一裝腳礙子 (B)小 角度轉彎裝置，使用雙抱裝腳礙子 (C)中角度轉彎裝置，使用雙終端懸垂 礙子 (D)大角度轉彎裝置，使用兩單終端懸垂礙子 。
74. 依據台灣電力公司「架空配電線路施工」，架設 100 ㎜ 2 高壓配電線路，轉彎 50 度時裝桿方式應按 (A)直線 (B)小角度 (C)中角度 (D)大角度裝桿。
75. 依據台灣電力公司「架空配電線路施工」，中角度(16°～60°)轉彎桿配電 線路，架設 477MCM 高壓交連 PE 風雨線，應使用 (A)裝腳礙子 (B)柱型礙 子縱式排列 (C)懸垂礙子及拉線夾板作橫式 (D)懸垂礙子及拉線夾板作縱式 裝桿固定。
76. 依據台灣電力公司「架空配電線路施工」豎建木桿時，下列敘述何者錯誤? (A)直線線路桿背或桿腹要朝線路方向 (B)轉彎桿桿腹要朝向線路張力側 (C)分岐桿桿腹要朝向分岐線路之反側 (D)終端桿桿腹要朝向線路之反側 。
77. 依據台灣電力公司「架空配電線路施工」，在柏油路面豎建電桿填土作業時，坑口應回填約 (A)10 (B)11 (C)12 (D)13 公分之瀝美土，經搗實與原路 面平齊。如道路主管機關另有規定則從其規定。

78. 依據台灣電力公司「架空配電線路施工」支線裝置工作，線路轉彎桿支線示意圖如下，θ之夾角為   (A)30～60 (B)30～50 (C)30～40 (D)30～45度時應裝設支線。

79. 依據台灣電力公司「架空配電線路施工」支線裝置工作，裝設線路角桿支線示意圖如下，支線與線路虛擬延長線之夾角θ應為
(A)2～4 度 (B)3～5 度 (C)4～6 度 (D)5～7 度 。

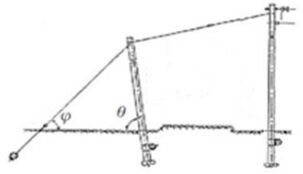

80. 依據台灣電力公司「架空配電線路施工」跨路支線裝置工作，下列何者正確?
(A)60°＜θ＜70° (B)65°＜θ＜75° (C)70°＜ θ＜80° (D)75°＜θ＜85 。

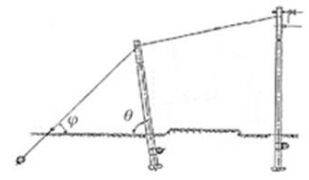

81. 依據台灣電力公司「架空配電線路施工」跨路支線裝置工作，下列何者正確?
(A)θ＞φ＞40° (B)θ＞φ＞45° (C)θ＞φ ＞50° (D)θ＞φ＞55° 。
82. 依據台灣電力公司「架空配電線路施工」建桿工作，下列何者正確? (A) 腳木埋入深度為 1/3 電桿埋入深度 (B)泥地埋入深度較普通土質加 0.2.公 尺 (C)終端桿埋入深度較直線桿加 0.15 公尺 (D)石塊地埋入深度較普通土 質減 0.3.公尺 。
83. 依據台灣電力公司「架空配電線路施工」建桿工作，下列何者錯誤? (A) 轉彎桿之電桿頂端在腳木相反方向傾斜一桿梢外徑寬 (B)終端桿之電桿頂 端在腳木相反方向傾斜一桿梢外徑寬 (C)緩坡路面直路線路之電桿應與地 面約垂直 (D)木桿建於轉彎處所腹部應朝向線路張力之反側 。
84. 依據台灣電力公司「架空配電線路施工」，高壓接戶線之長度以 (A)30 (B) 35 (C)40 (D)45 公尺為限，且不得使用連接接戶線。
85. 依據台灣電力公司「架空配電線路施工」，低壓接戶線跨越主要道路， 應離地面 (A)4.7 (B)4.9 (C)5.0 (D)5.6 公尺以上。
86. 依據台灣電力公司「架空配電線路施工」，ACSR 導線壓接鋼心套管 時，下列施工法何者錯誤? (A)由套管中點凹陷處起壓 (B)壓妥套管一端後 再壓接另一端 (C)前後二次壓縮應略有少許重疊 (D)應選用編號 AH 之壓縮 鍵 。
87. 台灣電力公司配電線路，幹線線徑為 477 MCM、分歧線線徑為 477 MC M，其接續應使用 (A)編號 WR885 H 型壓接套管以 N 壓縮建壓接 3 次 (B) 編號 WR885 H 型壓接套管以 N 壓縮建壓接 4 次 (C)編號 WR875 H 型壓 接套管以 N 壓縮建壓接 3 次 (D)編號 WR875 H 型壓接套管以 N 壓縮建壓 接 4 次 。
88. 台灣電力公司 3ψ4w11.4kV 配電線路，幹線及分歧線之中性線線徑均為 300 MCM，其接續應使用 (A)編號 WR885H 型壓接套管以 N 壓縮鍵壓接 3 次 (B)編號 WR885H 型壓接套管以 N 壓縮鍵壓接 4 次 (C)編號 WR875H 型壓接套管以 N 壓縮鍵壓接 3 次 (D)編號 WR875H 型壓接套管以 N 壓縮 鍵壓接 4 次連結 。
89. 依據台灣電力公司「架空配電線路施工」，屋外配電線路電纜用金屬管 之接地，下列敘述何者正確？ (A)屬第二種接地，接地電阻應在 75Ω以下 (B)屬第二種接地，接地電阻應在 100Ω以下 (C)屬第三種接地，接地電阻 應在 75Ω以下 (D)屬第三種接地，接地電阻應在 100Ω以下 。
90. 依據台灣電力公司「架空配電線路施工」，變比器(PT 及 CT)二次側之外 殼接地為 (A)特種接地，接地電阻 25Ω以下，使用 8.0mm2 PVC 銅電線 (B) 第一種接地，接地電阻 50Ω以下，使用 8.0 mm2 PVC 銅電線 (C)第二種接地，接地電阻 75Ω以下，使用 5.5 mm2 PVC 銅電線 (D)第三種接地，接地電阻 100Ω以下，使用 5.5 mm2 PVC 銅電線 。
91. 依據台灣電力公司「架空配電線路施工」，3∮4W 11.4kV 供電線路之中性線、桿上變壓器外殼及低壓線之共同接地，下列敘述何者正確？ (A)屬特種接地，接地電阻應在 10Ω以下 (B)屬特種接地，接地電阻應在 25Ω 以下 (C)屬第一種接地，接地電阻應在 25Ω以下 (D)屬第一種接地，接地電阻應在 50Ω以下 。
92. 依據台灣電力公司「架空配電線路施工」，3∮4W 11.4kV 配電線路桿上變壓器設備與系統共同接地之綜合電阻屬特種接地 (A)接地電阻應在 10Ω 以下，選用 22mm2 以上 PVC 電線 (B)接地電阻應在 10Ω以下，選用 38mm2 以上 PVC 電線 (C)接地電阻應在 25Ω以下，選用 22mm2 以上 PVC 電線 (D)接地電阻應在 25Ω以下，選用 38mm2 以上 PVC 電線 。
93. 依據台灣電力公司「架空配電線路施工」，6.6/11.4kV 多重接地系統， 避雷器、變壓器外殼及中性線等之接地可共用一接地線，接地電阻應保 持在 (A)100 (B)75 (C)50 (D)25 Ω以下。
94. 依據台灣電力公司「架空配電線路施工」，屋外供電線路之鋼套電桿， 需個別施行接地，其接地電阻不得大於 (A)100Ω (B)75Ω (C)25Ω (D)10Ω 。
95. 依據台灣電力公司「架空配電線路施工」，避雷器單獨接地時，其接地電阻應保持在 (A)100 (B)75 (C)25 (D)10 Ω以下。
96. 依據台灣電力公司「架空配電線路施工」，新建12 公尺電桿之填土工作，回填厚度約 (A)20 (B)30 (C)40 (D)50 公分後，應即搗實一次以期堅實。
97. 依據台灣電力公司「架空配電線路施工」，架空線路銅導線損傷在 (A)20 (B)15 (C)10 (D)5 ％以上時，須剪斷重新接續。
98. 依據台灣電力公司「架空配電線路施工」，477MCM 全鋁線損傷或斷股達 (A)5 (B)6 (C)7 (D)8 股線以上時，須剪斷導線重新壓接。
99. 依據台灣電力公司「架空配電線路施工」，#2 鋼心鋁線損傷或斷股未超過 (A)1 (B)2 (C)3 (D)4 股時，可不剪斷導線，以壓縮修補套管修補其導線強度。
100. 依據台灣電力公司「架空配電線路施工」，高壓交連 PE 風雨線之接續處應 (A)先包紮自融膠帶再包紮絕緣膠膏帶 (B)先包紮自融膠帶再包紮 PVC 膠帶 (C)先包紮絕緣膠膏帶再包紮 PVC 膠帶 (D)先包紮絕緣膠膏帶再包紮 自融膠帶 。
