112年 - 112 鐵路特種考試_員級_電子工程：電子儀表概要#114884

科目：電子儀表概要 | 年份：112年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電子儀表概要

選擇題 (0)

申論題 (5)

一、請詳述指針式三用電表之用途。（10 分）
二、請繪出數位複用表（Digital Multimeter, DMM）中運算放大器所構成之電流－電壓轉換器電路，並詳述其目的與原理。（20 分）

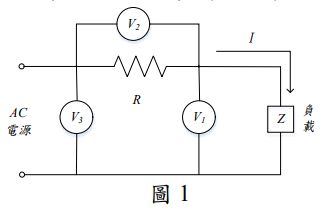

三、如圖 1 所示，V1、V2 及 V3 分別為三個伏特計之讀值，I 為負載電流，R 為一已知的無感電阻。假設θ為負載相位角，試推導出三伏特計法測量負載之單相交流功率與功率因數的公式。（25 分）
四、在電源供應器（GPC-3030）中，設定雙電源在並聯追蹤（Parallel Tracking） 操作模式時，請詳述其輸出電壓和電流值為何？（20 分）

五、如圖 2 所示，試分析與說明三級串接RC相移振盪器之電路特性。（25 分）
