112年 - 112 高等考試_三級_土木工程：鋼筋混凝土學與設計#115592

科目：鋼筋混凝土學與設計 | 年份：112年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：鋼筋混凝土學與設計

選擇題 (0)

申論題 (4)

一、試利用應變圖檢核雙筋矩形梁在平衡（Balance）破壞，其壓力鋼筋是否降伏？（25分）

二、跨度為7m之簡支T形梁斷面如圖所示，其於施工中所承受之最大均佈活載重WL=2.5 tf/m。試求拆模時的混凝土強度。（已知混凝土單位重2.4 tf/m3，f’c=280 kgf/cm2 ，fy=4200 kgf/cm2，D29，db=2.87 cm，Ab = 6.47 cm2）（25分）
三、一鋼筋混凝土簡支矩形梁，跨度6m。梁斷面寬度b=40cm、深度h=60cm，有效深度d=53cm，並承受均佈設計載重wu=20tf/m（含自重）。若剪力鋼筋使用D13，試設計簡支梁臨界斷面處的剪力鋼筋間距。已知混凝土f’c=280kgf/cm2，剪力筋fy=4200kgf/cm2。（D13，db=1.27cm，Ab=1.27cm2）（25分）

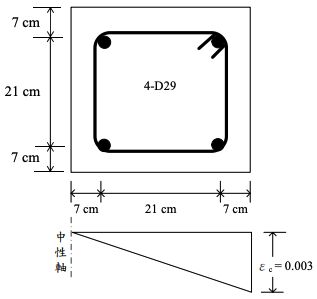

四、圖示之鋼筋混凝土柱斷面承受軸力與單軸彎矩，當達破壞時，其應變分布如圖所示。材料使用280kgf/cm2，4200 kgf/cm2。試決定其軸力計算強度Pn與彎矩計算強度Mn及偏心距e。（D29，db=2.87cm，Ab=6.47cm2）（25分）
