所屬科目：公職◆渠道水力學

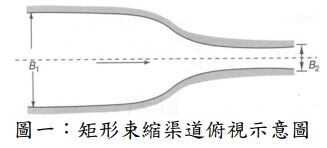

二、有一矩形束縮渠道，如圖一所示，束縮段上游及束縮後的渠寬分別為 B1 及 B2，渠道坡度很緩（可視為水平渠道）。假如束縮上游段的渠寬 B1=3.0 m， 水深 y1=1.0 m，流量 Q =4.0 cms，能量係數 α=1.0，在不計能量損失情況下， 當渠寬束縮後的寬度 B2=2.2 m，試求渠寬束縮後的水深 y2，（10 分）計算渠寬束縮前後的水流福祿數Fr1 及 Fr 2，（10 分）並繪圖說明渠寬束縮造成渠流水面高程的變化。（5 分）（以上題目若說明不夠清楚，可做適當之假設，繼續作答）

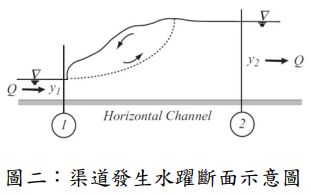

四、有一超臨界定量流在坡度很緩的矩形渠道（可視為水平渠道）內流動並發生水躍（圖二），渠道寬度為 1.0 m，水躍前與水躍後的水深分別 為 y1=0.2 m 及 y2=1.0 m，試寫出水躍共軛水深關係式，（5 分）推求水 躍前後水流福祿數 Fr1 及 Fr2、（10 分）渠流的流量 Q，（5 分）以及推求此水躍造成的能量損失 EL。（5 分）（以上題目若說明不夠清楚，可做適當之假設，繼續作答）
