113年 - 113 高等考試_二級_水利工程：渠道水力學#123047
科目：
公職◆渠道水力學 |
年份：
113年 |
選擇題數：
0 |
申論題數：
6
試卷資訊
所屬科目：
公職◆渠道水力學
選擇題 (0)
申論題 (6)
(一)此渠流的 臨界水深， （15 分）並據此
(二)繪出此渠流的漸變流水面線示意圖（需註 明水面線型態名稱）。（10 分）

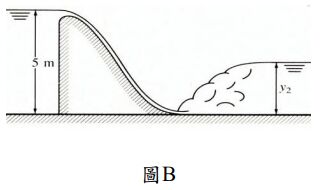

二、有一座溢洪堰，堰頂上游水深為 5 m，水流經溢洪道後形成水躍，如圖 B 所示。假設溢洪道單位寬度流量 q = 2.0 m
2
/s，在忽略水流經溢洪道能量損失的情況下，試求溢洪道下游水躍發生後的水深 y
2
。 （25 分）
三、有一複式斷面矩形渠道，如圖 C 所示，渠床坡度S
0
= 0.0009，深槽寬度 B
1
= 2 m，水深 y
1
= 1.8 m，曼寧係數 n
1
= 0.02，左側淺槽寬度 B
2
= 4 m， 水深
y
2
= 0.6 m，曼寧係數 n
2
= 0.04，試求此渠流之流量。（25 分）
(一)繪製示意圖說明閘 門上游側及下游側所形成湧浪（Surges）的名稱及移動方向， （10 分）並
(二)估算閘門上游側及下游側湧浪的絕對速度 V
w
及相對速度 C。（15 分）
