114年 - 01300 工業配線 甲級 工作項目 03：檢查及故障排除 1-50（2025/10/09 更新）#132013

科目：技檢◆工業配線-甲級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業配線-甲級

選擇題 (50)

1. 使用隔離開關之目的在於 (A)自動啟斷負載電流 (B)手動啟斷負載電流 (C)無載時啟斷電路 (D)緊急時啟斷電流 。
2. 有關高壓開關，下列敘述何者錯誤？ (A)其接點均為密閉型，以策安全(B)固定時應注意安全距離 (C)嚴守操作順序 (D)具有消弧裝置者，可在有載情況下操作 。
3. 機械式延時性過電流保護電驛，使用在高壓受電盤時 (A)不必加裝瞬時跳脫裝置 (B)可同時作跳脫電流多重設定 (C)可作系統之欠相保護 (D)安裝在轉動盤面須作水平配置 。
4. 依 IEC 標準 CT 之標示如下，對保護之檢出而言何者較優 (A)5P5 (B)5P10 (C)5P20 (D)10P10 。
5. 屋內型高壓受配電設備 (A)必需 (B)不必 (C)任意 (D)視現場環境之需要 裝設避雷器。
6. 以某 SCR 控制一 50Ω負載，電源為 AC 100V 60Hz，則其平均功率可控制的範圍為 (A)0～200W (B)0～100W (C)50～100W (D)0～25W 。
7. 欲使導電之 SCR 截止，下列何種方法無效？ (A)A-K 間加逆向電壓 (B)閘極加負電壓 (C)陽極電流低於 Ih(D)除去電源 。
8. 配電箱內儀表、信號燈及其他附有電壓線圈之設備，其控制電路之過電流保護裝置所選定的額定值為多少？ (A)不得低於 15A (B)不得超過 15A(C)不得低於 20A (D)不得超過 50A 。
9. 防止 SCR 閘極誤觸發的方法為 (A)在 G-K 間並聯小容量電容器 (B)在 G-K 間並聯 10KΩ以下電阻器 (C)在陽極加上-2～-5V 之逆向電壓 (D)在閘極上加 2～5V 之順向電壓 。
10. 以三用電表測試 SCS 時，下列何敘述為誤 (A)A 和 GA間猶如二極體 (B)GK和 GA間猶如二極體 (C)GK和 K 間猶如二極體 (D)A 與 GA短路時 A與 K 相通 。
11. 同一線徑時若採用三相 380V 配電，其線路損失為三相 220V 配電時之多少倍？ (A)4 倍 (B)3 倍 (C)1/4 倍 (D)1/3 倍 。
12. 引導式止回閥未加引導壓力時 (A)逆向可通 (B)逆向不可通 (C)雙向均不通(D)雙向均可通 。
13. 有關氣壓缸的動作速度調整，下列敘述何者正確？ (A)活塞前進時的行程端所受之衝擊力小於復歸時 (B)活塞移動速度要分前進方向與復歸方向，個別調整處理 (C)活塞前進時的行程端所受之衝擊力與復歸時相同(D)活塞移動速率均由單一控制閥來控制其前進方向與復歸方向 。
14. 油壓元件較不易故障的主要原因為 (A)體積小但能輸出大能力 (B)設計較佳 (C)使用材料較為耐用 (D)使用時隨時處於潤滑狀態 。
15. 油氣壓迴路中，若使用中位全閉式三位置方向閥，則 (A)方向閥轉換時振動小 (B)致動器能作短時間停止動作 (C)致動器能作長時間停止動作 (D)氣缸能作瞬間滑動 。
16. 有關程序控制，下列敘述何者錯誤？ (A)屬於開迴路控制 (B)需利用出入量控制 (C)使用環境條件控制 (D)終端控制 。
17. 在程序控制中之反饋控制系統是 (A)信號的傳遞為雙向性 (B)通常為負反饋系統 (C)信號的傳遞為多向性 (D)為開迴路系統 。
18. 有關程序控制系統的檢修，下列敘述何者錯誤？ (A)由故障點開始查 (B)檢修完後，應先作該故障部份的單元試車 (C)故障點檢修完畢後，即行系統整體試車 (D)系統故障時，各控制元件以處於 OFF 位置居多 。
19. 有關程序控制的反饋信號，下列敘述何者錯誤？ (A)為伺服信號 (B)為數位信號 (C)該信號之配線必要時可與動力線交雜在一起 (D)數位信號較伺服信號容易控制 。
20. 程序控制系統的感測器故障時，下列敘述何者錯誤？ (A)不可立即拆除待料更新 (B)可立即拆除待料更新 (C)需注意該感測器控制對象 (D)其控制負載以安全為原則 。
21. 某臨時負載額定電壓為 220V，其運轉中若測得電壓為 205V，下列敘述何者錯誤？ (A)電源電壓下降 (B)切斷負載後，測其電壓可能為 220V (C)該負載可能短路 (D)該負載之配線長度過長 。
22. 下列有關高壓器具的操作順序何者為正確？ (A)接近負載之開關先投入(B)接近電源測之開關先斷開 (C)有消弧設備之開關可在有負載情況下操作 (D)無消弧設備之開關在送電後投入 。
23. 檢修 22.8KV 變電站時，不必 (A)啟斷 22.8KV 電源 (B)將高壓開關或斷路器負載側，三相短路接地 (C)將所有保護電驛手動跳脫 (D)將低壓側之開關切離 。
24. 某用戶其由兩電力系統供電，則兩系統之接地線 (A)絕不可共用 (B)應與設備接地共用 (C)兩地線與設備接地同電位 (D)兩地線間可能具有電位差 。
25. 電擊昏迷者之嘴唇、舌及指甲發紫時，乃顯示其缺乏 (A)氧氣 (B)水份 (C)白血球 (D)紅血球 。
26. 比流器之極性連接錯誤可能導致 (A)電流表燒毀 (B)過載電流加大 (C)保護電驛誤動作 (D)過載瞬時跳脫電流加大 。
27. 電動機之運轉因數係指在容許溫度內可連續運轉之 (A)最大損失功率 (B)最大輸出功率 (C)最長時間 (D)最高效率 。
28. 雙鼠籠型感應電動機之特性為 (A)高啟動電流，低啟動轉矩 (B)高啟動轉矩，低啟動電流 (C)高啟動轉矩，高啟動電流 (D)低啟動轉矩，低啟動電流 。
29. 某 3ψ 220V 30HP 電動機，其效率為 0.85，當線路功率因數為 0.85時，其測得之滿載電流應為 (A)109A (B)81A (C)90A (D)100A 。
30. 針對某 3ψ 220V 10HP 感應電動機，線路功率因數為 0.9，下列何敘述為誤 (A)使用夾式電表，測其電流時，應將檔位置於 25A 檔 (B)該電動機滿載輸出功率為 7460W (C)該電動機輸入功率為 8288VA (D)該電動機可能輸出功率為 6714W 。
31. PT 為 6600V/110V，CT 為 100A/5A，電功率(KW)表之刻度範圍何者較為適當 (A)0～1200KW (B)0～1600KW (C)0～800KW (D)0～1800KW 。

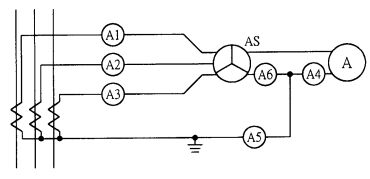

32. 如下圖所示，當轉動 AS 時，電流值會改變的電流表為
(A)A1，A3 (B)A3，A4 (C)A6，A4 (D)A5，A4 。
33. 某高壓受電盤上裝有電壓表、電流表、功因表、瓦特表，則可由上列表計得知 (A)需量因數 (B)參差因數 (C)無效功率 (D)電源頻率 。
34. 低電壓保護電驛不能作下列那一項之保護檢出？ (A)停電 (B)系統電壓不足 (C)電動機欠相 (D)閃爍電壓 。

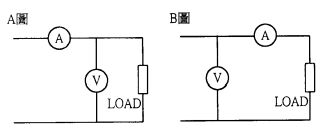

35. 如下圖所示，若使用電壓表及電流表來測量負載之電功率時，引起誤差之主要原因為
(A)A 圖為電壓表所消耗的功率 (B)B 圖為電壓表所消耗的功率 (C)A、B 圖均為電壓表所消耗之功率 (D)A、B 圖均為電流表所消耗的功率 。
36. 有關漏電斷路器，下列敘述何者錯誤？ (A)需 OFF 時，可按下跳脫按鈕或試驗按鈕 (B)需選用合適電壓值之漏電斷路器 (C)3P 之漏電斷路器不可混用在 3ψ3W 及 1ψ3W 電源系統上 (D)臨時用電之末端開關應使用漏電斷路器 。
37. 為控制用電量以免受罰，下列何種方式可以解決？ (A)加裝最大需量電力計 (B)加裝過電流電驛 (C)加裝瓦時計 (D)加裝 3E 電驛 檢測之。
38. 低壓控制盤內底板之接地點、箱外接地點、箱門之接地點及箱體之接地點，此四點間之連線順序，下列何者較為合理 (A)箱外→底板→箱體→箱門 (B)箱外→箱體→底板→箱門 (C)箱外→底板→箱門→箱體 (D)箱外→箱體→箱門→底板 。
39. 配電盤中，當電源頻率表之指示值下降時，則電動機之電流將會 (A)下降 (B)不變 (C)上昇 (D)不一定 。
40. 使用低壓限流熔絲時 (A)在短路啟斷時，不可限流啟斷 (B)可用於對高故障電流之幹線保護 (C)在過載時，可作啟斷 (D)兼具短路保護及過載保護 。
41. 6.6KV 受電設備，在受電點計算所得之三相短路故障容量為 70MVA時，裝設受電用斷路器應選用之最小額定啟斷電流為 (A)2KA (B)4KA (C)8KA (D)12KA 。
42. 斷路器之最低額定運轉電壓，係表示在低於該電壓情況下運轉時，將減少斷路器之 (A)跳脫電流 (B)框架電流 (C)啟斷容量(MVA) (D)過載電流 。
43. 有能力啟斷正常的負載電流，而不能啟斷故障電流者為 (A)LBS (B)OCB(C)VCB (D)PF 。
44. 下列敘述何者錯誤？ (A)油斷路器之消弧能力與故障電流大小無關 (B)空氣斷路器之消弧能力與故障電流大小無關 (C)匯流排佈置方式與供電之可靠性有關 (D)匯流排之佈置方式與供電安全有關 。
45. 有關熔絲鏈之特性，下列敘述何者錯誤？ (A)熔絲鏈套管不一定由特定角度投入 (B)熔絲筒之強度，在沒有保養情況下應能啟斷 5 次以上 (C)引線僅能由水平方向連接 (D)操作時需使用高壓鉤棒 。
46. 某變壓器無載時電壓比為 20.5：1，滿載時電壓比為 20：1，則該變壓器之電壓變動率為 (A)2.5％ (B)3.0％ (C)3.5％ (D)4％ 。
47. 原為Δ－Δ接法之變壓器，若改成Ｖ－Ｖ接法時，其容量減為原來之(A)42％ (B)58％ (C)70.7％ (D)86.6％ 。
48. 變壓器上標示 OA 10000KVA，FA 12000KVA 表示 (A)該變壓器總容量為 22000KVA (B)該變壓器在風冷時容量為 12000KVA (C)該變壓器自然油冷卻情況下為 2000KVA (D)在變壓器強制冷卻使用時之容量為10000KVA 。
49. 某變壓器外表上漆有 6.6～50 之字樣，其代表 (A)該變壓器之出廠代號(B)該變壓器之額定電壓及額定容量 (C)該變壓器之極數及極性 (D)該變壓器之溫升及額定電流值 。
50. 變壓器一次側分接頭為 7.2KV，6.9KV，6.6KV，6.3KV，現用接頭為7.2KV/110V，二次側實測電壓為 105V，如欲獲得 120V 之低壓時，一次側接頭應調至 (A)6.6KV (B)6.9KV (C)不變 (D)6.3KV 。
