1. 試計算圖 1 的等效電阻值Req為(提示:節點 b 為相同節點。)
 (A)36.8Ω (B)22.6Ω (C)18.4Ω (D)11.2Ω

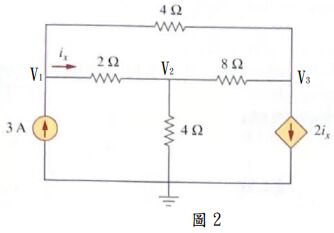

2. 試計算圖 2 的各節點電壓值，下列選項何者正確?(提示: 使用節點電壓法。)
(A)V₁=5.2V (B)V₂=2.8V (C)V₃=−2.4V (D)V₁+V₂+V₃=5.0V

3. 試計算圖 3 的 2 節點電壓值，下列選項何者正確?
(A)V₁=7.3V (B)V₂=−5.3V (C)V₁=−5.3V (D)V₂=7.3V

4. 試計算圖 4 的各分支電流值，下列選項何者錯誤?
(A)I₁=2A (B)I₂=1A (C)I₃=0A (D)I₁+I₂+I₃=2A

5. 試計算圖 5 的各分支電流值，I₀=?
(A)I₀=6A (B)I₀=5A (C)I₀=4A (D)I₀=3A

6. 試決定出圖 6 的負載電阻值，使該電路給此負載得到最大功率轉移。
(A)=15Ω (B)=12Ω (C)=9Ω (D)=6Ω

二、 填充題

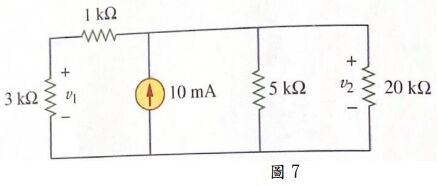

1.如圖 7 所示，試求出電阻 20k的消耗功率為______mW，電流源提供的功率為______mW。

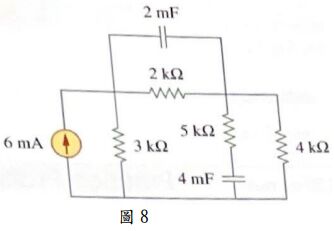

2.如圖 8 電路所示，在直流穩定狀態下，電容 2mF 儲存的能量為______mJ，電容 4mF 儲存的能量為______mJ。(提示: 電容儲存能量公式為 w= )

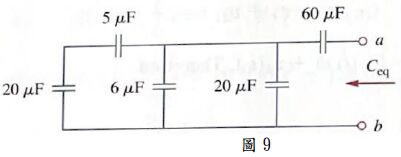

3. 如圖 9 之電容串並聯電路所示，試計算等效電容值 Ceq=______ 。

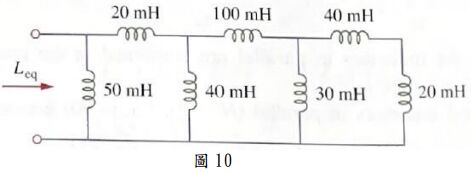

4. 如圖 10 之電感串並聯電路所示，試計算等效電感值 Leq=______ 。

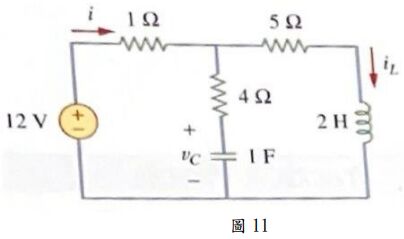

5. 如圖 11 之電路所示，在直流的穩定狀態下，電容 1F 儲存的能量為______ J，電感 2H 儲存的能量為______ J。(提示: 電感儲存能量公式為)

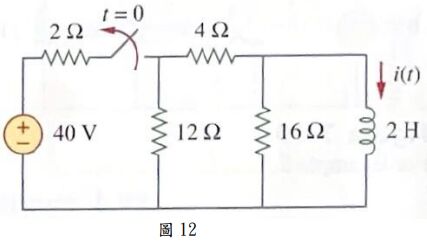

6.如圖 12 所示電路，開關已經關閉很長一段時間，若在 t=0 時將開關打開，試求出電感放電電流 i(t)在 t＞0 時為______A。
