114年 - 11500 儀表電子 乙級 工作項目 05：電工學 101-161（2025/11/04 更新）#133297

科目：技檢◆儀表電子-乙級 | 年份：114年 | 選擇題數：61 | 申論題數：0

試卷資訊

所屬科目：技檢◆儀表電子-乙級

選擇題 (61)

101. 如下圖 RL 電路所示，時間常數(time constant)為多少？

(A)R/L (B)L/R (C)R*L (D)R*L/V 。

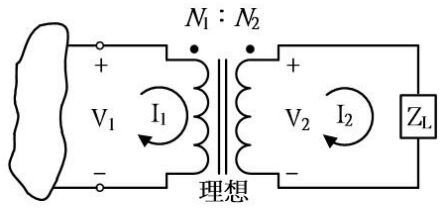

102. 如下圖所示為理想變壓器電路，則下列何者關係式正確？

(A)V1/V2=N1/N2(B)V1/V2=N2/N1(C)V1/V2=(N1/N2)2 (D)V1/V2=(N2/N1)2 。

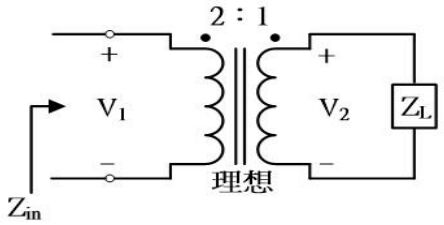

103. 如下圖所示為理想變壓器電路，若 為 4+j2Ω，則 Zin 為多少？

(A)2+j1Ω (B)4+j2Ω (C)8+j4Ω (D)16+j8Ω 。

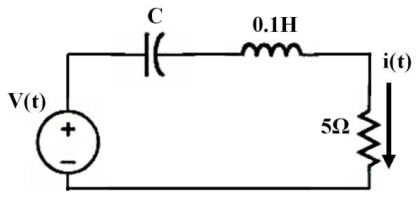

104. 如下圖所示電路，若 V(t)=10sin20t，i(t)=2sin20t，則電容 C 的值為多少？

(A)20mF (B)25mF (C)50mF (D)100mF 。
105. RLC 串聯電路，下列何者敘述正確？ (A)當工作頻率高於諧振頻率，則電路呈電容性 (B)當工作頻率等於諧振頻率，則電源電壓與電阻器之端電壓相等 (C)當工作頻率等於諧振頻率，則電路總電阻為 0 (D)電路的諧振條件為 L=C 。

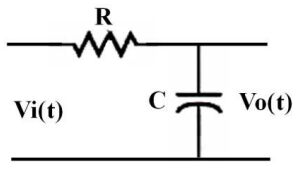

106. 如下圖電路所示，若輸出 的波形為三角波，則輸入 的波形為何？

(A)拋物線波形 (B)方波波形 (C)脈波波形 (D)正弦波波形 。
107. 工作於 1KHz 正弦波的電路，電路上某一點電壓與電流的相位角相差 90度，則該點電壓與電流相差多少時間？ (A)0.25ms (B)0.5ms (C)1ms (D)2ms 。

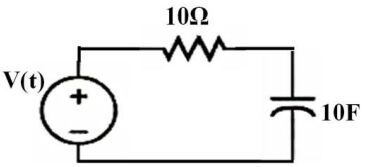

108. 如下圖所示電路，V(t)=30sin50t，可串聯多大的電感器使電路的功率因數值等於 1？

(A)20μH (B)40μH (C)60μH (D)100μH 。
109. V1(t)=12sin(377t+60°)V，V2(t)=-6cos(377t+30°)V，則 V1(t)與 V2(t)的相位角相差多少度？ (A)60° (B)90° (C)120° (D)150° 。

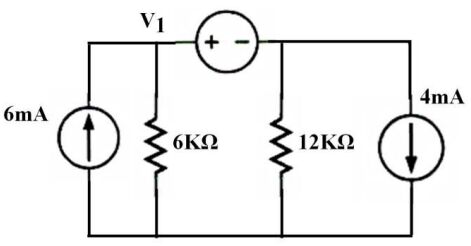

110. 如下圖所示電路，V1值為多少？

(A)4V (B)6V (C)8V (D)10V 。

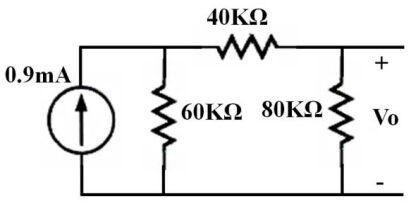

111. 如下圖所示電路，V0值為多少？

(A)12V (B)18V (C)24V (D)30V 。
112. 兩電池組並聯，其電動勢與內阻各為 120V、0.04Ω與 122V、0.06Ω，若供應負載的電流為 100 安培，則其端電壓為多少？ (A)116.2V (B)118.4V (C)119.6V (D)120.8V 。
113. 有一金屬球半徑為 1 公尺，其上之電荷為 10 庫倫，則此球中心點及距球中心點 0.5 公尺處的電場強度各為多少？ (A)0 牛頓/庫倫、9 牛頓/庫倫(B)36 牛頓/庫倫、0 牛頓/庫倫 (C)0 牛頓/庫倫、0 牛頓/庫倫 (D)9 牛頓/庫倫、0 牛頓/庫倫 。
114. 兩組額定電壓均為 110V 之不同電熱線 15Ω與 20Ω，若其串聯時，外加電壓仍為 110V，則其消耗之功率為多少？ (A)346W (B)691W (C)1412W (D)1758W 。
115. 一電池當接上 5Ω之負載時，端電壓為 10V，將其改接上 2Ω之負載時，端電壓變為 6V，則該電池的內阻及電池電壓各為多少？ (A)4Ω、18V (B)6Ω、22V (C)3Ω、15V (D)5Ω、20V 。
116. 下列何種定理或定律可以應用來解非線性網路？ (A)重疊定理 (B)戴維寧定理 (C)諾頓定理 (D)克希荷夫電壓、電流定律 。
117. 有一電子面對你而來，其所產生之磁力線方向為何？ (A)水平方向 (B)垂直方向 (C)順時鐘方向 (D)逆時鐘方向 。
118. 兩電感器正、負向串聯時，其總電感量分別為 0.9 亨利及 0.5 亨利，則彼此間的互感量為多少？ (A)0.1 亨利 (B)0.4 亨利 (C)1 亨利 (D)4 亨利 。
119. 有一個電動勢為 3 伏特的電池，其內阻為 1 歐姆，請問這個電池接上負載後，可以在負載上得到的最大負載功率為多少瓦特？ (A)9 (B)3 (C)9/4(D)3/2 。
120. 下列哪一個單位是磁通密度的單位？ (A)高斯 (B)韋伯 (C)庫侖 (D)牛頓 。
121. 一個 3 伏特電池每秒流出電荷量為 0.6 庫倫，則其輸出功率為下列何者？ (A)0.2W (B)1.8W (C)3W (D)5W 。
複選題
122. 將直流 9 伏特的電壓加在一色碼電阻上，若此電阻上之色碼依序為棕、黑、紅、銀，則其通過之電流可能為 (A)0.009 安培 (B)0.01 安培 (C)0.015安培 (D)0.02 安培 。
複選題
123. 下列何者為電阻器之電阻值的標示方法？ (A)曼賽爾(Munsell)標示法 (B)元素標示法 (C)數值標示法 (D)色碼標示法 。
複選題
124. 燈泡 A 使用 110V 時，其功率為 100W，此燈泡之燈絲長 12.1 公分；若以相同材料之燈絲製作燈泡 B，使用 120V 時，其功率 100W，則 (A)燈泡 A 其內阻為 121 歐姆 (B)燈泡 B 其內阻為 144 歐姆 (C)燈泡 B 燈絲長度應為 13.2 公分 (D)燈泡 B 燈絲長度應為 14.4 公分 。
複選題
125. 庫侖定律是描述兩個電荷間的吸引力或排斥力與 (A)兩個電荷量之乘積成正比 (B)兩個電荷間之距離平方成反比 (C)兩個電荷的溫度之乘積成正比(D)兩個電荷之質量成正比 。
複選題

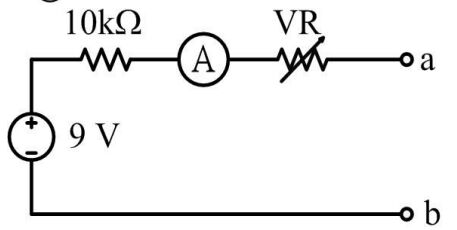

126. 如圖所示，電表頭最大電流為 100μA，並且忽略其內阻；當可變電阻 VR 為

(A)80kΩ時，a、b 兩端點短路，電表頭可指示滿刻度 (B)10kΩ時，a、b 兩端的端電壓為 4.5 伏特 (C)0Ω時，a、b 兩端點短路，電表頭 會燒毀 (D)140kΩ時，a、b 兩端短路的電流為 60μA 。
複選題

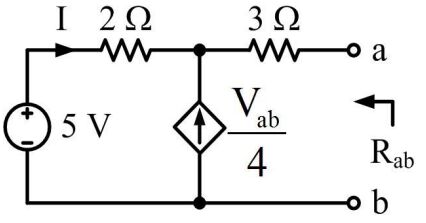

127. 如圖所示，下列哪些正確？

 (A)I=1.5A (B)=2V (C)等效電阻 =10Ω(D) 之相依電流源為 2.5A 。
複選題
128. 下列對於原子核的敘述，哪些為正確？ (A)原子核係由質子與中子所組成(B)原子核帶有正電 (C)離子環繞原子核運轉 (D)原子核外軌道數，係依分子數之多少決定 。
複選題
129. 下列何者為常用之基本單位？ (A)BCD 制 (B)FPS 制 (C)MKS 制 (D)CGS制 。
複選題
130. 下列對於電荷的敘述，哪些為正確？ (A)單位為庫侖 (B)表面形狀愈尖銳，電荷分布則較少 (C)物質可經由感應方式產生靜電荷 (D)兩電荷相互作用時，作用力為正，表示兩電荷之電性相異 。
複選題
131. 下列對於電流的敘述，哪些為正確？ (A)單位為安培 (B)單位時間內通過導體之瓦特數 (C)與電子流的流向相反 (D)電流流動的速率近於光速 。
複選題

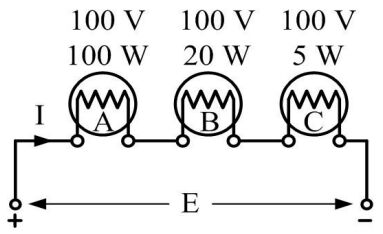

132. 電路中各電阻性負載之額定值如圖所示，電路兩端加電壓 E 後，則負載所產生之功率，下列何者為正確？

(A)A=B=C (B)B＞A (C)C＞B (D)負載 B之功率為 0.02E2(W) 。
複選題
133. 下列電路中，何者有相同之等效電路？(A) (B) (C)(D) 。
複選題
134. 若 a、b 兩點同電位時，下列電路中，哪些電路為相同之等效電路？ (A)(B)(C)(D) 。
複選題
135. 如下圖所示，其中為電流表，此時電流表之指示值為何？

 (A)為 7 安培 (B) 為 8 安培 (C) 為 10 安培 (D) 電流表的電流總和為 23 安培 。
複選題
136. 電容器的電容量的標示方式有 (A)直接標示法 (B)數值標示法 (C)色碼標示法 (D)曼賽爾(Munsell)標示法 。
複選題
137. 佛萊明右手定則，是將右手之大姆指、食指及中指伸直並相互垂直，則下列哪些為正確？ (A)大拇指表示導體運動之方向 (B)食指的指向表示磁場由 N 至 S 的方向 (C)中指的指向表示感應電勢的方向 (D)又稱為安培右手定則 。
複選題
138. 佛萊明左手定則是將左手之大拇指，食指與中指伸直並相互垂直，則下列哪些為正確？ (A)大拇指所指之方向表示導體受力的方向 (B)食指的指向表示電流之方向 (C)中指的指向表示磁場由 N 至 S 之方向 (D)又稱為電動機定則 。
複選題
139. 電路之暫時性的過度現象稱之為「暫態現象(Transient Phenomenon)」，下列的敘述哪些為正確？ (A)電路響應會隨著時間的增加而衰減其振幅(B)可由電路的結構和元件值來決定暫態現象的長短 (C)不會導致系統誤動作或損毀 (D)決定暫態現象時間長短的因素，稱為「時間常數」 。
複選題
140. RC 電路的特性，下列哪些為正確？ (A)電容器 C 屬於主動元件 (B)電容器C 是以電場方式儲存能量 (C)在充電瞬間(t=0)，電容器可視為「開路」狀態 (D)時間常數為 RC 。
複選題
141. RL 電路的特性，下列哪些為正確？ (A)電感器 L 屬於主動元件 (B)電感器L 是以磁場方式儲能 (C)在充電瞬間（t=0），電感器 L 可視為「短路」狀態 (D)時間常數為 。
複選題
142. 純交流的正弦週期波形，下列哪些為正確？ (A)包含直流成分 (B)平均值為零 (C)有效值為零 (D)正負半週對稱 。
複選題
143. 以複數型態來表示向量的物理量，其表示法有 (A)直角座標法 (B)極座標法 (C)柱面座標法 (D)指數法 。
複選題
144. 以相量來表示交流電時，應包括有哪些因素？ (A)相序 (B)大小 (C)方向 (D)時間 。
複選題
145. 在向量表示法中，下列何者有相同的向量？ (A)5+j5 (B) (C)(D) 。
複選題
146. 向量 A=145°，若向量 B=A×(1–j)時，則向量 B 的描述，下列哪些為正確？ (A)大小比向量 A 小 (B)等於√2∠0° (C)與向量 A 成直角 (D)與向量 A相較而言，為順時針旋轉 。
複選題
147. 如下圖所示，下列哪些為正確？

(A)平均值為 (B)有效值為 (C)波形因數約為 1.355 (D)波峰因數約為 2.534 。
複選題
148. 如下圖所示，長 10 公分的單一導線與均勻磁場呈 30°角度，若導線通過電流 I 為 5 安培，並且置於磁通密度 B 為 1 韋伯／平方公尺的磁場時，則此導體

(A)受力為 0.25 牛頓 (B)受力約為 0.56 達因 (C)受力方向為推出紙面 (D)與磁場並未正交，故磁場對於導線無作用力 。
複選題
149. 二平行磁極面間，極面積為 10 平方公分，在真空中之磁力線總數為 50線，若置於 50 靜磁單位之磁極於其中，下列哪些為正確？ (A)磁通密度為 50 高斯 (B)磁場強度為 5 奧斯特 (C)磁極受力為 250 達因 (D)導磁係數為1 。
複選題
150. 若電壓為 v(t)=10sin(100πt+30°)伏特，電流為 i(t)=5 cos(100πt)安培，下列哪些為正確？ (A)電壓之最大值為 10√2伏特 (B)頻率都為 50 赫茲 (C)在t 為 2.5 毫秒時，電壓為最大 (D)v(t)及 i(t)之相位關係為 v(t)超前 i(t)30° 。
複選題
151. 有二正弦波的電壓方程式分別為 V1(t)=100sin(314t+30°)伏特及V2(t)=100cos(377t−30°)伏特，下列哪些為正確？ (A)有效值為伏特 (B)頻率都為 60 赫茲 (C)V1(t)永遠領先 V2(t)有 60° (D)此二電壓的相位差為無法比較 。
複選題
152. 如下圖所示，負載產生最大功率時，下列哪些為正確？

(A)移除負載後，a、b 兩端之等效電阻 =2Ω (B)a、b 兩端的戴維寧等效電壓為5V (C)電流 =1.25A (D)負載 產生 12.5W 。
複選題

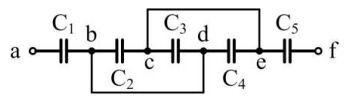

153. 如下圖所示，電路中之電容器的電容值均為 7μF，各端點間的等效電容值，下列哪些為正確？

(A)=7μF (B)=21μF (C)=14μF (D)=3μF 。
複選題
154. 有三個電容器 C1、C2及 C3，若 C1=4μF 其耐壓為 400V，C2=6μF 其耐壓為 600V，C3=12μF 其耐壓為 500V，若將三者串聯後，下列哪些為正確？ (A)電路兩端的耐壓可以大於 600V (B)可以增加通過的電流 (C)總電容值 為 2μF (D)可以承受 800V 。
複選題

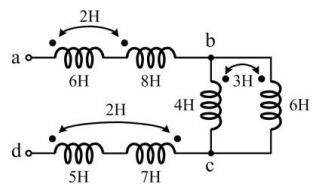

155. 如下圖所示，試求各端點間的等效電感，下列哪些為正確？

(A)=18 亨利 (B)=16 亨利 (C)=8 亨利 (D)=30.5 亨利 。
複選題
156. RLC 並聯電路之頻率選擇性以 Q 表示，若欲提高 Q 值時，則下列哪些為正確？ (A)增大 R (B)增大 C (C)增大 L (D)增大頻寬 。
複選題
157. 一個 RC 串聯電路，若 R=1Ω， ，串接於交流電流源 i(t)＝sin377t，假設此電路已達穩態，以相量來表示此電路，下列哪些為正確？ (A)電容抗為 (B)阻抗為 (C)通過電路的電流為 (D)電流源兩端之電壓為 。
複選題
158. 有一 RL 串聯電路，使用直流電壓 24V，測得電流為 6A；如果改使用交流電壓 110V，測得電流為 22A，則此 RL 串聯電路的值，下列哪些為正確？ (A)電阻 R=4Ω (B)感抗 =3Ω (C)阻抗 Z=8Ω (D)導納 Y=0.2 (Ω-1) 。
複選題
159. 如下圖所示，以及 來表示戴維寧及諾頓等效電路，則下列哪些為正確？

(A) (B) (C) (D) 。
複選題
160. 一正弦電壓 伏特，則下列哪些為正確？ (A)最大值為 660 伏特 (B)有效值為 110 伏特 (C)波峰因數為 (D)波形因數為 。
複選題
161. 對於原子能階的敘述，下列哪些正確？ (A)能階共有 7 層 (B)最外層能階之電子數共有 10 個 (C)能階所能容納之最大電子數為 2n2 個，n 表示層數(D)為電子環繞著原子核運轉之的軌道所產生的能圈 。
