114年 - 12700 機械停車設備裝修 乙級 工作項目 05：電機部分 101-150（2025/12/17 更新）#135157

科目：技檢◆機械停車設備裝修-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆機械停車設備裝修-乙級

選擇題 (50)

101. 下列何者 N 通道空乏型 MOSFET 之符號？ (A) (B) (C) (D)。

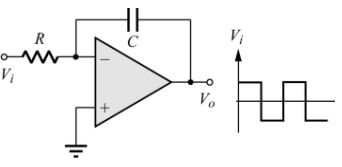

102. 如下圖所示，Vi(t)為一方波，則輸出電壓 Vo(t)為何種波形？
(A)正弦波(B)脈波 (C)方波 (D)三角波 。
103. 如下圖所示，若 Zener 二極體崩潰電壓為 10V，且 12V≤Vi≤15V，500Ω≤RL≤1000Ω，則 Zener 二極體所消耗之最大功率為
(A)0.5W (B)0.4W (C)0.3W (D)0.2W 。
104. 如下圖所示，R=25kΩ，Rs=1.3kΩ，假設二極體的切入電壓為 0.6V，順向電阻 Rf=200Ω，當 Va=Vb=5V 時，Vo等於
(A)0V (B)4.27V (C)2.81V (D)5V 。
105. 如下圖所示，負載 RL調到幾歐姆時會產生最大功率？
(A)6Ω (B)10Ω (C)12Ω (D)18Ω 。
106. 如圖所示，開關在 1 的位置達穩定狀態，開關 S 投至 2 瞬間，i(t)＝？
(A)6A (B)2A (C)-6A (D)-2A 。

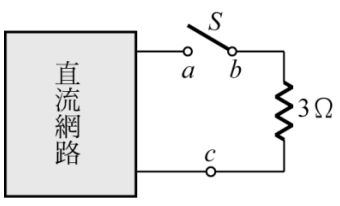

107. 如下圖所示，開關 S 打開時 Vab＝10V，S 閉合時 I＝2A，當 a、c 短路時，I＝？
(A)2A (B)3A (C)4A (D)5A 。
108. 如下圖所示，10Ω電阻之功率為多少？
(A)22.5W (B)2.25W (C)28W (D)0.28W 。
109. 100V/100W 和 100V/60W 之燈炮兩個，將其串聯接於 200V 之電源時，會產生怎樣的結果？ (A)100V/100W 較亮 (B)100V/60W 較亮 (C)100V/100W 燒毀 (D)100V/60W 燒毀 。
110. 三只皆為 5Ω的電阻，且功率分別為 10W、20W 及 30W，若將其串聯起來所能承受的最大功率為何？ (A)30W (B)40W (C)50W (D)60W 。
111. 小線徑電纜進入匣或箱內連接，應按_______ 處理連接。(A)終端連接法 (B)直路連接法 (C)分歧連接法 (D)異徑連接法
112. 使用數位多功能電表時，字幕閃爍表示？ (A)電路損壞 (B)電源電壓太高(C)電源電壓不足 (D)檔位選擇太小 。
113. 有一色碼電阻器，其色碼依序為棕綠紅金，則其電阻值為 (A)1kΩ±5% (B)1.5kΩ±5% (C)5kΩ±5% (D)15kΩ±5% 。
114. 如下圖，Rx＝？
(A)8Ω (B)6Ω (C)4Ω (D)2Ω 。
115. 如下圖所示之 A、B 兩電機係
(A)A、B 皆為發電機 (B)A、B 皆為電動機(C)B 為電動機、A 為發電機 (D)A 為電動機、B 為發電機 。
116. 如左圖所示，則該導體應該(A)向上 (B)向下 (C)向右 (D)向左運動 。
117. 直流發電機轉速 1800rpm 時，感應電勢 120 伏，轉速減至 1200rpm，則感應電勢減至 (A)50 伏 (B)60 伏 (C)70 伏 (D)80 伏 。
118. 直流分激發電機得磁場線圈兩端若反接，則發電機 (A)旋轉方向改變 (B)電壓方向改變 (C)電樞電流增大 (D)電壓無法建立 。
119. 50HP，200V，200A 之直流電動機，其滿載效率為 (A)65% (B)73% (C)83%(D)93% 。
120. 下列何種情況，變壓器的效率最大？ (A)銅損和鐵損相等 (B)銅損大於鐵損 (C)銅損小於鐵損 (D)銅損為鐵損之二倍時 。
121. 某 12 極、440V、60Hz 之三相 Y 接同步電動機，每相輸出功率為 24 仟瓦，試求其總轉矩約為多少牛頓-米？ (A)573 (B)1146 (C)2292 (D)3600 。
122. 某一三相負載自電源取用 300kW 之功率，功因為 0.6 滯後，欲將功因提高至 1，則所需調相機之容量為多少 kVAR (A)180 (B)360 (C)400 (D)500 。
123. 三相 Y 接線同步發電機，5000 仟伏安，6000 伏。激磁電流為 200 安，此時之無載端電壓為 6000 伏，短路電流為 600 安，試求發電機之短路比(A)0.72 (B)1.25 (C)2.165 (D)12.47 。
124. 有一部 50 匹馬力，440 伏，三相鼠籠式感應電動機，定部作△連接，有六條引出線，可供起動之用，直接全壓起動之電流為 360 安，轉矩為240 磅呎，求以 Y-△起動，線電流及轉矩為若干？ (A)120A，80 磅呎 (B)160A，120 磅呎 (C)200A，60 磅呎 (D)189A，80 磅呎 。
125. 三相感應電動機定子繞組為△接線時，測得任意兩線間的電阻為 0.5Ω，若將其改接為 Y 連接時，則任意兩線間的電阻應為多少Ω？ (A)9 (B)4 (C)1.5 (D)1.2 。
126. 某工廠負載為 800KW，功率因數為 0.8 滯後，若欲改善功率因數至1.0，則需裝置多少 KVAR 之電容器？ (A)800 (B)600 (C)400 (D)200 。
127. 使用兩只單相瓦特表，測量三相電功率，若兩瓦特表之指示分別為正值120 瓦及 180 瓦，則此三相電功率為多少瓦？ (A)60 (B)120 (C)180 (D)300 。
128. 單相 100KVA 變壓器二台，接成 V 接線，供應功率因數為 0.8 之三相平衡負載，則可供之三相滿載容量(KVA)約為 (A)100 (B)160 (C)173 (D)200 。
129. 下列敘述何者正確？ (A)磁力線自 N 極至 S 極，再自 S 極至 N 極 (B)電力線自＋Q 至－Q，再自－Q 至＋Q (C)當 N 極單獨存在時，就不會產生磁力線 (D)當＋Q 單獨存在時，就不會產生電力線 。
複選題
130. 交流發電機為 0.8 滯後功因時，有關電樞反應，下列敘述哪些正確？ (A)產生去磁效應 (B)產生加磁效應 (C)產生交磁效應 (D)使電壓降低 。
複選題
131. 下列敘述哪些正確？ (A)1 馬力等於 746 瓦特 (B)1 馬力等於 746 伏特 (C)1000 瓦特小時等於 1 度 (D)1000 伏特等於 1 度 。
複選題
132. 如下圖所示為直流電路，其中 R 為色碼電阻，則電流 I 不可能為多少毫安培（mA）？
(A)10.0 (B)10.5 (C)12.5 (D)11.5 。
複選題
133. 有一長度 L 可塑性均勻（homogeneous）導體，電阻為 R，設導體總體積不變下，將該一導體予以均勻拉長為 2L，再將之切成等長兩段，並予以並聯，則該一新電阻值為 Q，問 R :Q 為 (A)2:2 (B)1:4 (C)2:1 (D)1:1 。
複選題
134. 如下圖所示，下列哪些開關閉合時伏特計指示為 50 伏特？
(A)S1(B)S2(C)S3(D)S4。
複選題
135. 如下圖所示，流經 R2 和 R1 電阻器的電流分別為
(A)1A (B)2A (C)3A (D)4A 。
複選題

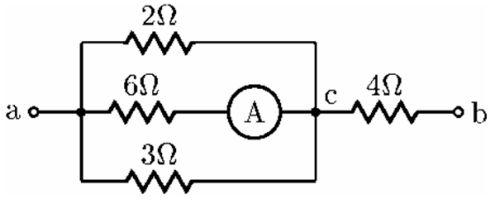

136. 如下圖所示電路中，電流表的讀數為 3 安培，則流過 2Ω和 4Ω電阻的電流分別為多少安培？ (A)3 (B)6 (C)9 (D)18 。
複選題
137. 兩電阻器 R1與 R2並聯，已知流過兩電阻器之電流分別為 IR1=2A，IR2＝1A，則 R1和 R2的可能電阻值分別為多少？ (A)1Ω (B)2Ω (C)4Ω (D)8Ω 。
複選題

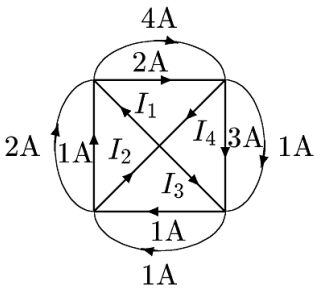

138. 如下圖所示之電路，下列哪些正確？
(A)I1＝3A (B)I2＝-1A (C)I3＝2A (D)I4＝2A 。
複選題

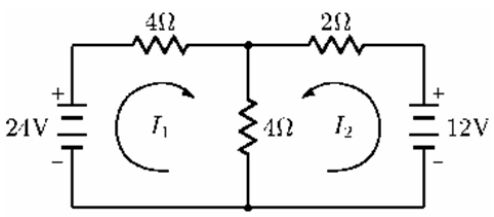

139. 如下圖所示之電路，下列哪些正確？
(A)I1＝-3A (B)I1＝3A (C)I2＝3A (D)I2＝0A 。
複選題
140. 如下圖所示，流過 1Ω和 2Ω電阻之電流分別為
(A)1.5A (B)1.75A (C)0.75A(D)2A 。
複選題

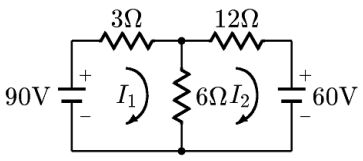

141. 如下圖所示，各迴路之電壓方程式，下列哪些正確？
(A)9I2+6I2＝90 (B)9I1-6I2＝90 (C)6I1+18I2＝60 (D)-6I1+18I2＝-60 。
複選題

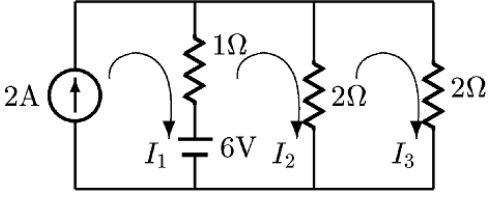

142. 如下圖所示之電路，下列何者正確？
(A)流經 2Ω的電流為 2 安培向下 (B)流經 1Ω的電流為 2 安培向上 (C)I1＝-3 安培 (D)I2＝-1 安培 。
複選題
143. 如下圖所示，電流 I1及 I2之值分別為
(A)1.5A (B)0.75A (C)2A (D)1.75A 。
複選題
144. 如下圖所示，下列哪些錯誤？
(A)i1＝2A (B)i3＝0A (C)VCD＝18V (D)VAB＝18V 。
複選題
145. 如下圖所示，下列表示等效值者哪些錯誤？ (A) (B) (C)(D) 。
複選題
146. 三個電容 C1，C2，C3各為 5μF，10μF，20μF，在各種可能組合連接下，最小電容值若為 ，則 A 和 B 應分別為 (A)7 (B)8 (C)10 (D)11 。
複選題
147. 有關電場內電力線之特性，下列敘述哪些正確？ (A)恆由正電荷出發而終止於負電荷 (B)電力線絕不相交 (C)其法線方向即為電場之方向 (D)電力線較密集處即電場強度較大 。
複選題
148. 下列電容器中無極性區別的是 (A)雲母電容器 (B)陶瓷電容器 (C)紙質電容器 (D)電解電容器 。
複選題
149. 有關電位，下列敘述哪些正確？ (A)具有大小 (B)具有方向 (C)距電場無窮遠處之電位為零 (D)愈靠近正電荷處電位愈高 。
複選題
150. 如下圖所示之電路，C1、C2、C3均為 120μF，E 為 100V，而 Q1、Q2、Q3分別為 C1、C2、C3之電荷，下列敘述哪些正確？
(A)Q1=Q2=Q3=4000μC (B)Q1=Q2+Q3(C)Vab=66.7V (D)總容量為 80μF 。
