114年 - 16800 輸電地下電纜裝修乙級工作項目 01：裝修知識 1-50（2025/12/26 更新）#135734

科目：技檢◆輸電地下電纜裝修-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆輸電地下電纜裝修-乙級

選擇題 (50)

1. 輸電地下電纜線路系統圖中圖示

之符號為 (A)屋外型電纜終端匣(B)氣封型電纜終端匣 (C)插入型電纜終端匣 (D)屋內型電纜終端匣。

2. 輸電地下充油電纜線路系統圖中裝設於人孔內單端接地之電纜被覆保護裝置，其符號為 (A)

3. 輸電地下電纜線路系統圖中表示同心接地電纜之符號為下列何者？ (A)

4. 輸電地下電纜線路系統圖中表示絕緣型電纜接續匣之符號為 (A)

5. 輸電充油電纜線路之人孔裝置圖中支持電纜接續匣之組合材料如圖示

，其支臂通常使用 (A)F1 (B)F2 (C)L1 (D)L2 型。

6. 輸電交連 PE 電纜線路之人孔裝置圖中固定電纜接續匣之組合材料如圖示

，其支臂通常使用 (A)F1 (B)F2 (C)L1 (D)L2 型。

7. 輸電交連 PE 電纜線路之人孔裝置圖中加裝鈴口型支撐之組合材料如圖示

，其支臂通常使用 (A)F1 (B)F2 (C)L1 (D)L2 型。

8. 輸電交連 PE 電纜線路於電纜終端或涵洞內裝置圖中加裝彈簧式固定座之組合材料如圖示

，其支臂通常使用 (A)F1 (B)F2 (C)L1 (D)L2型。

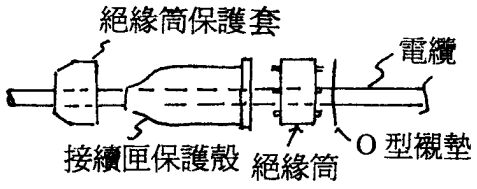

9. 輸電用絕緣型電纜接續匣進行組裝時於導體壓接前，應確認所必需之組件套入無誤後始壓接，如下圖示之組件為例，其擺放位置以

(A)O 型襯墊與絕緣筒應對調 (B)絕緣筒保護套與接續匣保護殼應對調 (C)O 型襯墊與接續匣保護殼應對調 (D)原位不需變動為正確。

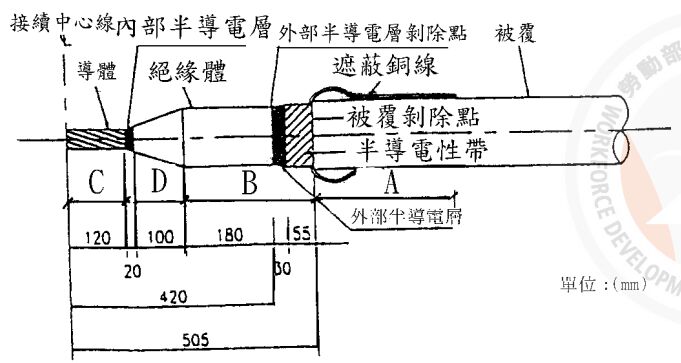

10. 輸電用 69kV 交連 PE 電纜之接續處理過程中，須完成電纜絕緣體削尖，其形狀如下圖示。圖中各部位如符號 ABC 及 D 所示，皆須依規定之尺寸施作，其削尖處理之先後順序為

(A)ABCD (B)ACBD (C)ABDC (D)ADCB 。

11. 輸電地下充油電纜線路系統圖中圖示

之符號為 (A)普通型 (B)絕緣型 (C)止油普通型 (D)止油絕緣型電纜接續匣。

12. 輸電地下充油電纜線路系統圖中表示給油管之符號為 (A)

13. 輸電地下充油電纜線路系統圖中表示普通接地電纜之符號為 (A)

14. 輸電地下充油電纜線路系統圖中表示閥盤之符號為 (A)

15. 輸電地下充油電纜線路系統圖中圖示

之符號為 (A)普通型 (B)絕緣型 (C)止油普通型 (D)止油絕緣型電纜接續匣。

16. 目前國內 161kV 3000 及 4000MCM 充油電纜採用中空分割導體，可增加電纜彎曲之柔軟度其分割數通常為 (A)4 (B)5 (C)6 (D)8 。

17. 目前國內 161kV 充油電纜之金屬被套(Sheath)材質採用 (A)鋁 (B)銅 (C)鉛(D)不鏽鋼，可兼做為系統故障電流之通路。

18. 輸電用充油電纜線路使用絕緣型電纜接續匣之主要目的，為電纜連接後可使二端之 (A)鋁被套不相通，但其油路相通 (B)鋁被套相通，其油路亦相通 (C)鋁被套不相通，其油路亦不相通 (D)鋁被套相通，但其油路不相通。

19. 輸電地下電纜線路遮蔽接地系統採用二區間之單端接地時，如非接地端設於人孔內，其裝設電纜被覆保護裝置之型式通常使用 (A)XB (B)SB-1(C)SB-2 (D)SB-S 型。

20. 輸電地下電纜線路遮蔽接地系統採用交錯連接(Cross-bonding)時，其絕緣型電纜接續匣處，所裝設之電纜被覆保護裝置型式通常使用 (A)XB (B)SB-1 (C)SB-2 (D)SB-S 型。

21. 輸電充油電纜補油系統中之絕緣連接器(Insulating Connector)係連接電纜終端匣之油閥及給油管(oil feeding pipe)，其裝設位置通常於 (A)警報器與閥盤之間 (B)閥盤與壓力調節槽之間 (C)壓力調節槽與警報器之間 (D)電纜終端匣油閥與閥盤之間。

22. 輸電充油電纜補油系統中使用控制電纜，係連接壓力計之最高及最低設定點與警報器等之連接線其心數通常使用 (A)3 (B)4 (C)5 (D)6 心。

23. 國內輸電充油電纜之補油系統中，下列何者非裝設壓力調節槽(Pressuretank)之主要目的： (A)循環冷卻 (B)穩定油壓 (C)備用補油 (D)容納或供給電纜內部絕緣油用。

24. 輸電地下電纜線路遮蔽接地系統採用單端接地設計，如非接地端設於變電所或連接站側，各相電纜終端匣之支架為分開時，其裝設電纜被覆保護裝置之型式通常使用 (A)XB (B)SB-1 (C)SB-2 (D)SB-S 型。

25. 輸電地下電纜線路遮蔽接地系統採用單端接地設計，如非接地端設於變電所或連接站側，三相電纜終端匣之支架為共用時，其裝設電纜被覆保護裝置之型式通常使用 (A)XB (B)SB-1 (C)SB-2 (D)SB-S 型。

26. 69kV 交連 PE 電纜終端匣配合箱型氣封開關設備(C-GIS)相連接，通常採用之型式為 (A)氣封 (B)插入 (C)屋內 (D)浸油型。

27. 69kV 交連 PE 電纜屋外型終端匣之礙管(Bushing)其漏洩距離(Creepagedistance)採用 4080mm 者，通常適用於 (A)無污染 (B)輕度污染 (C)中度污染 (D)嚴重污染地區之裝設。

28. 69kV 交連 PE 電纜線路裝設於人孔內電纜接續匣處之鈴口型支撐，其主要目的為 (A)一般固定式 (B)彈簧式固定式 (C)定向式滑動式 (D)非定向式滑動式支撐。

29. 輸電地下電纜之被覆表面通常加鍍一層導電石墨粉，其主要目的為 (A)潤滑電纜減少與管路的磨擦 (B)與配電區別 (C)供做耐電壓試驗之電極 (D)由於工安需要，可增加夜間反光效果。

30. 輸電充油電纜線路如距離過長，為降低電纜之瞬間油壓變化不超過最大容許油壓，其補油設計通常將線路分段補油，此電纜接續匣如屬交錯連接之區間，其型式須採用 (A)普通 (B)絕緣 (C)止油普通 (D)止油絕緣型。

31. 目前國內 161kV 充油電纜線路萬一發生漏油事故，當油壓降至設定最低點時，其警報器(Alarm Device)即發出信號，此警報器之電源通常使用 (A)24V 直流 (B)48V 直流 (C)110V 交流 (D)125V 直流。

32. 裝設於沿海地區之輸電地下電纜線路其電纜終端匣如使用屋外型，通常其礙管之型式選用 (A)無 (B)輕度 (C)中度 (D)嚴重污染型。

33. 輸電地下電纜線路連接架空線時，避免雷擊事故，通常於連接站側須裝設 (A)比流器 (B)比壓器 (C)避雷器 (D)電抗器保護電纜設備。

34. 輸電地下電纜線路之交錯連接區間使用 XB 型電纜被覆保護裝置，此器材之連接板(LinkBar)可配合同心電纜連接，將電纜遮蔽系統不同相序之電纜做 (A)R 與 S 相 (B)S 與 T 相 (C)T 與 R 相 (D)R、S 與 T 相換位(Transposition)。

35. 輸電地下電纜線路之交錯連接區間使用絕緣型電纜接續匣，其與電纜被覆保護裝置相接之引線通常採用 (A)普通 (B)同心 (C)三心 (D)四心電纜。

36. 輸電用電纜終端匣之遮蔽接地線通常使用 (A)裸銅絞線 (B)全鋁線 (C)普通接地電纜 (D)同心接地電纜。

37. 輸電人孔內之交連 PE 電纜使用鈴口型支撐，其固定於側壁之主要裝置材料除角鐵支柱及 L 型固定帶外，其支臂使用_______型。 (A)F1 (B)F2 (C)L1 (D)L2

38. 輸電人孔內之電纜反曲段以管型支柱配合 RF 型支臂支撐時，其之間須使用_________ 型固定帶連接。(A)O (B)RO (C)OL (D)OR

39. 輸電用充油電纜接續匣導體壓接前應先將其內之鋼帶螺旋條拉出並剪斷後再插入鋼心(Steel duct plug)保護，其使用數量每組為 _______支。(A)1 (B)2 (C)3 (D)4

40. 下列何者非屬輸電用充油電纜接續匣或終端匣防水處理所需之膠帶 (A)橡膠帶 (B)防水帶 (C)聚氯乙烯 (D)半導電性帶。

41. 輸電用屋外型電纜終端匣礙管之底座須使用支持礙子(Supportinginsulator)與支架隔離，其礙子之數量每相共______只。 (A)3 (B)4 (C)9 (D)12

42. 輸電用交連 PE 電纜屋外終端匣之配件種類甚多，其中________不屬於本器材配件。 (A)導體引出棒(B)磁礙管 (C)絕緣筒(Insulating Section) (D)端子板

43. 輸電用交連 PE 電纜絕緣型接續匣之配件種類甚多，其中_______不屬於本器材配件。 (A)保護銅管(B)絕緣筒 (C)鋼心 (D)壓接套筒

44. 輸電用交連 PE 電纜氣封型終端匣之配件種類甚多，其中__________ 不屬於本器材配件。(A)導體引出棒(B)電暈遮蔽蓋 (C)樹脂礙管 (D)絕緣筒

45. 輸電用交連 PE 電纜普通型接續匣之配件種類甚多，其中_______不屬於本器材配件。 (A)保護銅管(B)絕緣筒 (C)壓接套管 (D)橡膠墊圈(O-ring)

46. 輸電用充油電纜普通型接續匣之配件種類甚多，其中_______不屬於本器材配件。 (A)保護銅管 (B)絕緣筒 (C)止油裝置(oil sealing or semi-stop device) (D)鋼心

47. 輸電用 SB-2 型電纜被覆保護裝置內之保護元件(Valve element)數量，每組共有 (A)1 只 (B)2 只 (C)3 只 (D)6 只。

48. 輸電用充油電纜之警報器(Alarm device)每一回線裝設之型式通常採用_______路式。(A)1 (B)2 (C)3 (D)4

49. 輸電用充油電纜接續匣或終端匣組裝過程完成鉛工作業後，須進行排氣真空處理，通常其真空度須 (A)達 0.1mmHg (B)達 0.2mmHg (C)達0.5mmHg (D)依照各廠家之施工說明書規定，方能充油。

50. 輸電用充油電纜接續匣或終端匣組裝過程於________ 後始進行真空處理。(A)絕緣處理 (B)保護銅管組裝妥 (C)鉛工作業 (D)防水處理

申論題 (0)
