92年 - 92 高等考試_三級_水利工程：渠道水力學#106960

科目：公職◆渠道水力學 | 年份：92年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：公職◆渠道水力學

選擇題 (0)

申論題 (10)

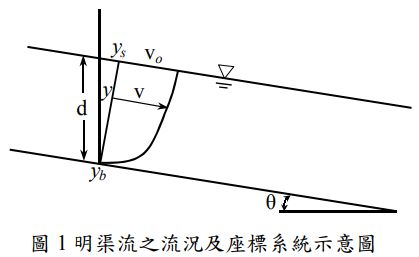

一、圖 1 為一明渠流之流況及座標系統示意圖，若垂向速度分佈 v(y)可用6232e52f506ff.jpg 計算，當 d=5m，θ=30°時，且測得表面流速vo = 2.5m，則此渠道之單寬流量、底床壓 力、底床以上之總能量頭 (Total energy head)、能量及動量因子 (energy and momentum coefficient) 各為若干?（20 分）
(一)至少此渠道之深度應為若干？
(二)欲於此渠道中設置橫向塊石(石樑工)，若該工法可由圖 2 中之矩形塊石表示，則不 影響設計流量通過的塊石高為若干？
(三)流量為 10 cms 該橫向塊石所受水流正向力為若干？
(四)為營造生物多樣化空間若不設橫向塊石，將兩岸壁改以漿砌塊石 1V:1H 之邊坡， 若出水及防險預留高度仍為 1m，則新設計之梯型渠道頂寬至少為若干方可排除 10cms 之設計流量? (水泥櫬面 Manning n 以 0.013 計，漿砌塊石 Manning n 以 0.028 計)
(一)該潰壩波往上下游傳遞之狀況及移動速度。
(二)壩址處水深及單寬流量隨時間之變化。
(三)潰壩後 2 分鐘及 20 分鐘，距壩址上下游各 8 公里處之水深。
四、相同流速之清水及渾水(含懸浮質)，何者較易沖刷河床及岸壁？何故?（10 分）
五、何謂複合渠道(compound channel)？依工程觀點如何計算其流量？又繪圖說明在複合 渠道中其比能與水深之關係，並標示臨界狀況發生之條件。（15 分）
