95年 - 95 地方政府特種考試_三等_土木工程：鋼筋混凝土學與設計#36921

科目：鋼筋混凝土學與設計 | 年份：95年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：鋼筋混凝土學與設計

選擇題 (0)

申論題 (6)

⑴若鋼筋配置均依規範規定，則 A-A 剖面中拉力鋼筋之有效深度值為何？（5 分）
⑵ A-A 剖面之計算彎矩強度值（拉力側鋼筋為主）為何？（請以雙筋梁檢核之） （20 分）
【已刪除】⑴依現行規範（同土木 401-86a）規定，可參考資料: （15 分） 第 3.7.2 節：若受拉鋼筋之規定降伏強度 fy 超過 2,800 kgf/cm2 時，最大正、負彎 矩處之斷面須使下式所得之 z 值合於不受風雨侵襲且不與土壤接觸之構材不大於 31,000 kgf/cm；其他構材不大於 26,000 kgf/cm 之規定  第 13.5.1 節：同層平行鋼筋間之淨距不得小於 1.0 db，或粗粒料標稱最大粒徑 1.33 倍，亦不得小於 2.5 cm。
【已刪除】⑵依新版 ACI 規範（同土木 401-93）規定，可參考資料：（10 分） 第 3.7.2 節： 最接近構材受拉面之鋼筋中心距 s，應按下列規定：；亦不得大於：

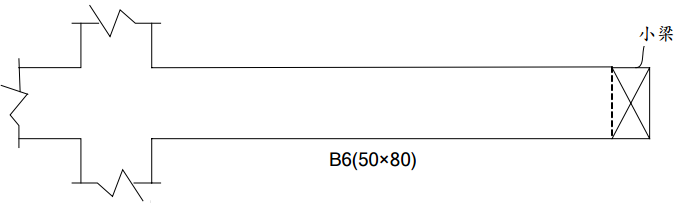

【已刪除】三、如圖所示梁 B6 之下層縱向鋼筋（5-#8），試問此鋼筋所需要之甲級搭接長度為何 （請以詳細法計算之）？並以圖示說明該如何搭接（數量及位置）？（25 分）

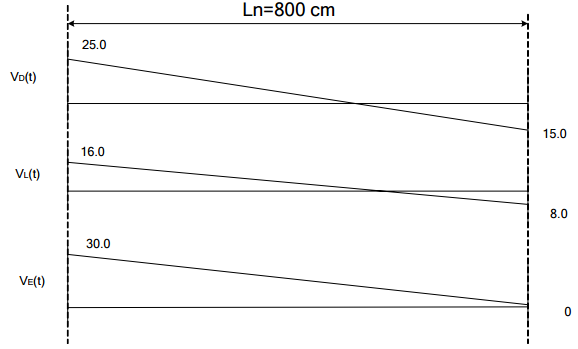

【已刪除】四、六樓梁 B6，結構分析時，承受呆載剪力 VD，活載剪力 VL 及地震力引起的剪力 VE 等 之剪力圖如圖所示。試依規範規定檢核梁 B6 左端箍筋之安全間距是否足夠？若不 足，該如何修正之？（25 分）
