95年 - 95 地方政府特種考試_四等_電力工程、電子工程：基本電學#49955

科目：基本電學(概要) | 年份：95年 | 選擇題數：0 | 申論題數：12

試卷資訊

所屬科目：基本電學(概要)

選擇題 (0)

申論題 (12)

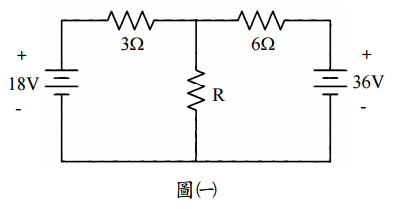

【已刪除】一、於圖⑴所示之電路中，欲使負載 R 吸收最大功率，R 值為何？流過 R 之電流為何？ 又此時之最大功率為何？（20 分）
⑴此電源之頻率為何？
⑵共振時之 XL0 及品質因數 Q 之值，
⑶頻帶寬，
⑷共振時之 功率，
⑸在半功率頻率時之功率。（20 分）
⑴電路之總阻抗，
⑵流過之電流，
⑶各元件之壓降，並證明總壓降之和與外 加電壓相等，
⑷功率及功率因數（說明超前或滯後）。（20 分）
四、設有一理想變壓器其線圈數為原線圈 N1 = 40，副線圈 N2 = 5，當電壓 V1 加入後，流過 2 KΩ 負載電阻之電流為 I2 = 100 mA，試求原線圈之電流，外加電壓以及變壓器之輸入 電阻。（20 分）
五、有一平衡三相 Y-Y 系統，若線路電壓為 208 伏，每一相負載為8 + j 6 Ω ，求每相電流、 線路電流，每相功率及總功率。（20 分）
