95年 - 95 身心障礙特種考試_四等_土木工程：工程力學概要#38571

科目：工程力學概要 | 年份：95年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (4)

【已刪除】一、有一剛性桿件（rigid bar）AD，端點 A 以銷頭支撐（pin support），桿身另有兩處 分別由兩根線彈性（linear elastic）金屬線支撐至 B，C 兩點。至 B 點的金屬線，其 斷面積為 60 mm2。至 C 點的金屬線，其斷面積為 120 mm2 。試求當外力 P 等於6000 N 時，A 點的反應力為多少？（25 分）

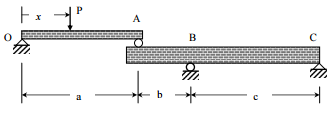

【已刪除】二、有一重疊型構架（Truss），如圖所示，外力 P 作用於左邊構架距離 x 處。試問當 x 等於多少的時候，B 點的反應力大小會等於外力 P 的大小？（25 分）
【已刪除】三、有一長方形構架（Truss）系統，其外力負荷如圖所示。構架高度為 10 m，寬度為 40 m。當此構架系統於平衡時，求解支點 O 與 A 的反作用力。（25 分） （注意：O 點的 x 與 y 方向都有反作用力，A 點只有 y 方向有反作用力）
【已刪除】四、有三個金屬塊，重量分別為 W1, W2以及 W3，上下重疊置於地面上。W1金屬塊正好 被一牆壁頂住，如圖所示。金屬與金屬、金屬與地面之接觸面的摩擦係數均等於 0.3。試問，外力 P 至少應大於多少，才能打破目前的靜止狀態？（注意：不用管移 動後任何一個金屬塊的結局！）（25 分）
