95年 - 95 高等考試_三級_建築工程：建築結構系統#34174

科目：建築結構系統 | 年份：95年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：建築結構系統

選擇題 (0)

申論題 (10)

⑴試分析圖示均佈載重下各桿之桿端彎矩，並繪彎矩圖、剪力圖及軸力圖。（20 分）
⑵若本結構之柱、樑皆為 H 型鋼，試繪 A 點及 B 點之構造詳圖。（10 分）

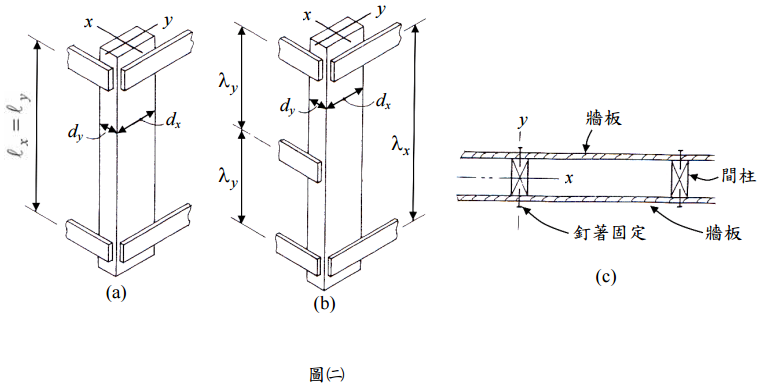

【已刪除】二、圖⑵(a)、(b)所示為某木結構角柱與壁體橫貫之兩個構造方案，試依據長細比 （slenderness ratio）分別討論這兩個方案中角柱因軸力而挫屈所對應之軸向，並進 一步研判圖⑵(c)壁體構造中，間柱挫屈所對應之軸。（20 分）
⑴此牆最大彎矩發生位置及其大小。（10 分）
⑵又為使牆體在任何斷面均不產生拉張應力，以防砌塊與灰縫產生開裂，本系統應 如何做改善？（10 分）
⑴土壤液化（soil liquifaction）
⑵基礎壓密沉陷（foundation consolidation settlement）
⑶軟弱底層結構（soft-first-story structure）
⑷地震彈性反應譜（elastic seismic response spectrum）
⑸非展開型薄殼（nondevelopable shell）
