96年 - 96 原住民族特種考試_四等_土木工程：工程力學概要#38703

科目：工程力學概要 | 年份：96年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (5)

一、使用打孔器在 6.5 mm 厚的平板上打孔，打孔器衝頭（punch）的直徑為 20 mm，若 施力 150 kN，求平板的平均剪應力。（25 分）
【已刪除】二、一均勻桿件 ABCD 在如圖所示之位置是平衡的，該桿件 BCD 部分在圖示中是水平 的，若重力的方向為垂直向下，試求圖中 CD 的長度 L 應為多少。（25 分）

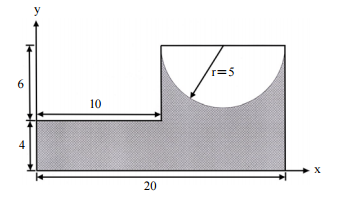

【已刪除】三、求圖示陰影面積（所標示尺寸之單位為 cm）對 x 軸之面積二次矩。（25 分）
⑴若 a＝4 m，試繪製圖示外伸梁之剪力圖與彎矩圖。（10 分）
⑵試問 a 值為多少時，全梁中點處之彎矩為零，並繪製剪力圖與彎矩圖。（15 分）
