97年 - 97 地方政府特種考試_四等_土木工程、建築工程：工程力學概要#38628

科目：工程力學概要 | 年份：97年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (7)

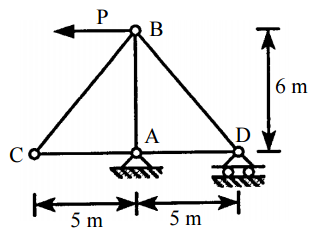

【已刪除】一、有一桁架於B點受一水平力P如圖所示，所有桿件之斷面積均為 20 cm2 ，楊氏係數均 為 200 GPa。如BD桿件長度變化不能超過 0.2 cm，則P力之最大值為何？於最大P力 下，請計算各桿件之應變及D點水平位移。（25 分）
⑴桿 AB 的瞬間角加速度；
⑵以直角座標表示桿 AB 質量中心的加速度向量；
【已刪除】⑶該作用力P為若干lb？（提示：該桿的質心慣性矩為）
⑴求 O 點之主應變，並繪主應變下之元素變形圖。（15 分）
⑵求 O 點之最大剪應變 max γ ，並繪最大剪應變下之元素變形圖。（10 分）

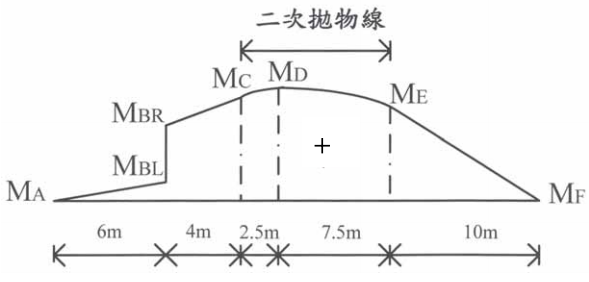

【已刪除】四、圖示為一簡支梁之彎矩圖，已知MBL＝30 kN-m、MBR＝180 kN-m、MC＝200 kN-m、 MD＝206.25 kN-m、ME＝150 kN-m，且C與E二點間之彎矩為二次拋物線，其餘者皆 為直線，已知A、F兩點為簡支端，試繪製其剪力圖與外加載重圖。（25 分）
