97年 - 97 專技高考_專利師：工程力學#38637

科目：工程力學(含靜力學、動力學與材料力學) | 年份：97年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (8)

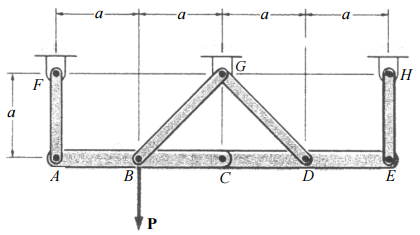

【已刪除】一、兩桿件 ABC 及 CDE 鉸接於 C 點，並與四短桿 AF、BG、DG 及 EH 連接如圖所示， 若在 B 點處施加一垂直載重 P，試求四短桿之受力分別為多少？（20 分）
⑴碰撞後瞬間，A、B 兩球之速度各為多少？
⑵ B 球能擺盪至最高點之高度 h 為多少？（20 分）
【已刪除】三、一均勻圓環其質量為 mh，半徑為 r，另一夾塊質量為 mB 夾於圓環上如圖所示，若此 系統由圖示之位置靜止釋放，且圓環與地面間不產生滑動，試以 mB，mh，r 及 θ 推 導出圓環之角加速度 α？（20 分）
⑴若不考慮樑之自重，b 之最小值為 何？
⑵若樑之自重一併考慮，b 之最小值為何？（20 分）
⑴若樑中心點之撓度（deflection）δC與兩端點之撓度 δA 與 δE相等 時，試求 b/L 之比值。
⑵此時 δC 之值為多少？（20 分）
