98年 - 098年地方4等_電力工程#35568

科目：輸配電學 | 年份：98年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：輸配電學

選擇題 (0)

申論題 (7)

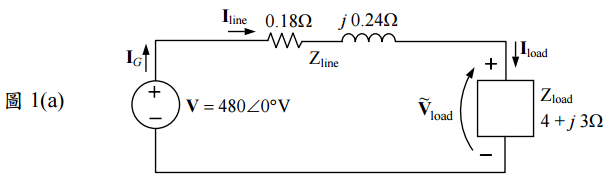

【已刪除】一、⑴試求圖 1(a)中『負載端電壓 =？  V 』、『線路損失Ploss=？W』、『負載端複數 功率 =？VA』。（10 分）

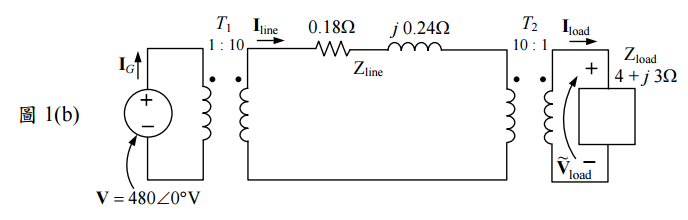

【已刪除】⑵試求圖 1(b)中『負載端電壓 =？  V』、『線路損失Ploss=？W』、『負載端複數 功率 =？VA』。（15 分）
【已刪除】二、
⑴試求等效電路的標么電抗X1、X2、X3（以 20MVA及一次側端電壓 66kV為基準值 ）。（15 分）
⑵若將 12MW、13.2kV 及 5MW、2.3kV 兩純電阻性負載分別接至變壓器的二次側 及三次側，試繪標么阻抗圖並載明各標么阻抗（以 20MVA 及一次側端電壓 66kV 為基準值）。（10 分）
【題組】⑴特性阻抗Zc（characteristic impedance）。（10 分）
【題組】⑵ γ l。[γ 為傳播常數（propagation constant）]。（15 分）
