98年 - 98 地方政府特種考試_四等_電力工程、電子工程、電信工程：基本電學#47470

科目：基本電學(概要) | 年份：98年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：基本電學(概要)

選擇題 (0)

申論題 (7)

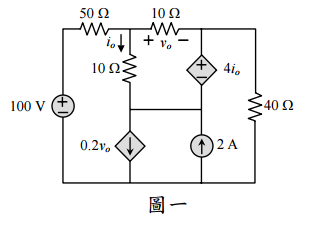

一、請計算圖一所示電路中，i_o和v_o。（20 分）

⑴在圖二(a)電路中，當電路有最大功率PL傳送至負載RL時，試計算應配置之RL、負載電流IL、負載端電壓V_L、P_L以及原電路負載可耗損之最大功率P’_L。

⑵在圖二(b)電路中，試求通過負載R_L之電流量I_L及其方向，跨接電壓V_ab以及功率耗損P_L。（20 分）

⑴如圖三之電壓跨接於一 30 µF電容器之兩端，請繪出對應之電流Ic波形圖，並標明數值刻度。

⑵通過一 200 mH 電感器可表示如下：

請寫出其電流、能量以及功率之波形表示式。（20 分）

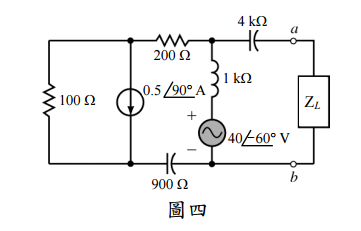

四、計算圖四電路最大功率轉移時，負載之阻抗為Z_L、端電壓V_ab以及最大之轉移功率PL 。（20 分）

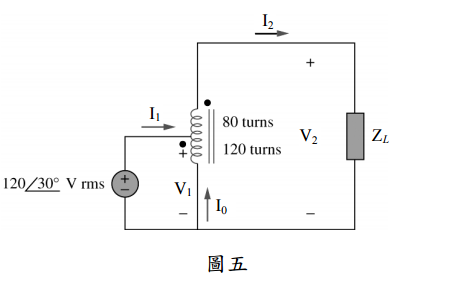

五、一自耦變壓（autotransformer）電路如圖五所示，若負載阻抗Z_L＝8+j6Ω，請計算I₁、I₂ 、I₀及負載所消耗之複變功率（complex power）S。（20 分）
