98年 - 98 專技高考_建築師：建築結構#48316

科目：建築結構系統 | 年份：98年 | 選擇題數：40 | 申論題數：4

試卷資訊

所屬科目：建築結構系統

選擇題 (40)

1 簡支梁變形如圖所示，梁左端承受單位彎矩，右端承受彎矩Mb，且梁之左右兩端轉角θa、θb大小相等 ，則轉角θa應為： (A) (B) (C)  (D)
2 如圖所示之懸臂梁，其斷面所承受之最大彎矩為何？ (A)WL2/6 (B)WL2/4 W (C)WL2/2 (D)WL2 L
3 由細長柱之彈性臨界挫屈載重公式可知：Pcr = π2EI/(KL)2，當柱之上下兩端均為固定端時，則柱之有 效長度係數K值為： (A) 0.5 (B) 1.0 (C) 2.0 (D)無限大
4 如圖之桁架，受一水平力 P，則下列何桿件應力為 0？  (A)a (B)b (C)c (D)d
5 如圖所示構架，B 點垂直反力為何？（A、B 皆為鉸端，C 為鉸接） (A) P（↓） P (B) P（↑） C (C) 8P/11（↓） 4m (D) 8P/11（↑）
6 一簡支梁如圖所示，A、B兩點分別受彎矩M1、M2作用，且|M1|＞|M2|，則下列的彎矩圖何者正確？ （繪於壓力側） (A)(B) (C)  (D)
7 下列何者為靜定梁結構？ (A)  (B)  (C)  (D)
8 下圖所示之桁架結構，ad 桿件之受力大小為：  (A) 3P (B) 4P (C) 5P (D) 6P
9 有一鋼筋混凝土剛構架，在如圖所示的水平力作用下，可能發生於柱之裂縫模式為何？ (A) ①3 (B)24                       (C)23 (D)14
10 四種不同支承的梁，在跨度中央承受集中荷重 P，在左側支承端，何者之彎矩值最大？ (A)  (B)  (C) (D)
11 下列何者不是建築結構耐震設計的特性？ (A) 結構系統可靠恢復力環（Hysteretic Loop）耗能 (B)結構延性比（Ductility Ratio）愈大愈佳 (C)規範設定之地震力係數根據地震發生機率而定 (D)土壤液化現象易發生在黏土層
12 懸臂梁末端受集中載重時，桿件自由端的變形量與懸臂長度之關係為何？ (A) 立方正比 (B)平方正比 (C)無關 (D)立方反比
13 一頂端為定向支承之梁，若於頂部產生∆ = 1 位移所需之底部固端彎矩為M1如圖(1)所示，當一切條件 不變惟梁長度倍增 2L如圖(2)所示，則其對應之底部固端彎矩為： (A) 2M1 (B) 4M1 (C) (D)
14 鋼筋混凝土強度設計法中，假設混凝土之最大應變值為： (A) 0.001 (B) 0.002 (C) 0.003 (D) 0.004
15 下列建築結構系統中，何者「韌性容量 R 值」最低？ (A) 同心斜撐構架 (B)偏心斜撐構架 (C)特殊同心斜撐構架 (D)特殊抗彎矩構架
16 一懸臂梁承受均佈載重 w，懸臂長度為 L，梁斷面為深度與寬度比為 2:1 之均質材，自由端撓度為 ∆， 若將斷面深度與寬度對調，則自由端之撓度將變為： (A) 0.5∆ (B) 2∆ (C) 4∆ (D) 8∆
17 各圖示梁之 EI 值均相同，下列那一項之簡支梁最大撓度與圖示之懸臂梁最大撓度相同？  (A)  (B)  (C)  (D)
18 當高程不同的鋼梁銲接於同一根 H 型鋼柱上時，應如何處理？ (A)增設輔助鋼鈑銲接於鋼柱翼板外側 (B)鋼柱內銲接設置交叉加勁鈑 (C)鋼柱內銲接與鋼梁翼板同高之連續鈑 (D)鋼柱內腹板面加厚，避免局部挫屈
19 下圖所示桿件，自由端 a 點受 2P 力作用，a 點垂直向下伸長量為，試問 K 值為何？  (A)  (B) 1(C) (D)
20 鋼筋混凝土結構中所謂的地震破壞短柱效應，其破壞模式是鋼筋混凝土柱的何種破壞？ (A) 剪力破壞 (B)壓力破壞 (C)挫屈破壞 (D)拉力破壞
21 建築物極限層剪力強度之檢核條件為：任一樓層強度與其設計剪力強度的比值，不得低於其上層所 得比值的多少%？ (A) 80 (B) 70 (C) 60 (D) 50代號：80120頁次：8－6
22 圖示之剛構架承受垂直均佈載重，若將其彎矩圖繪於張力側，則應為下列何者？  (A) (B) (C)  (D)
23 已知圖示系統之固端彎矩在集中荷重P作用下分別為M1及M2 當疊加之集中荷重P1及P2如下圖所示時，則下列何者為固端彎矩M3？ (A) (B)(C)  (D)
24 下圖簡支梁之最大彎矩為何？ (A) (B) (C)  (D)
25 有關簡支梁承受均佈載重下的剪力圖和彎矩圖之敘述，下列何者正確？ (A) 剪力圖形為水平直線，彎矩圖形為傾斜直線 (B)剪力圖形為水平直線，彎矩圖形為二次曲線 (C)剪力圖形為傾斜直線，彎矩圖形為二次曲線 (D)剪力圖形為二次曲線，彎矩圖形為三次曲線
26 依據建築物耐震設計規範之規定，靜力設計用的最小設計水平總橫力（V）要分配於各樓層，其中決 定頂樓之外加集中橫力Ft與何者有關？ (A)建物週期 (B)建物外型 (C)地下室層數 (D)建物阻尼
27 依據我國結構混凝土設計規範，鋼筋混凝土（RC）柱中若埋設管道或管線，其所占用面積不得大於 該 RC 柱強度計算斷面積之多少%？ (A)2 (B)4 (C)8 (D) 10
28 依據我國鋼結構設計規範之要求，有關鋼結構大樓建築「鋼柱續接」規定之敘述，下列何者錯誤？ (A) 鋼柱之續接應採全滲透銲或高強度螺栓接合 (B)鋼柱之續接位置宜選在梁柱接頭處 (C)鋼柱之續接位置宜選在受力較小處 (D)鋼柱之續接位置宜選在二分之一柱淨高處
29 鋼骨建築結構系統中，「SCBF」是指下列何種結構系統？ (A)同心斜撐構架 (B)偏心斜撐構架 (C)特殊同心斜撐構架 (D)特殊抗彎構架
30 依據我國鋼結構設計規範之要求，高強度螺栓之相鄰螺栓孔，其中心至中心的距離，不得小於多少 倍之螺栓標稱直徑？ (A)1 (B)2 (C)3 (D)4
31 有關結構設計之敘述，下列何者正確？ (A) RC 結構破壞點應安排在梁柱接頭上 (B)超靜定結構次數越多越安全 (C)稍低量配筋之韌性比平衡配筋之韌度差 (D)彈性係數 E 值越大的材料越有助於耐震
32 下列何者不屬於影響鋼柱發生整體挫屈（Global Buckling）之重要參數？ (A)鋼柱之長細比 (B)鋼柱之有效長度 (C)鋼材之彈性模數 (D)鋼材之波松比（Poison’s Ratio）
33 鋼結構銲道之非破壞檢測法中，「UT」是指下列何種非破壞檢測法？ (A)超聲波檢測 (B)放射線檢測 (C)目視檢測 (D)磁粉探傷檢測
34 近年來逐漸常用於鋼筋混凝土結構之「SCC 混凝土」，是指下列何者？ (A) 高強度混凝土 (B)自充填混凝土 (C)高密度混凝土 (D)超抗壓混凝土
35 剛架結構受力如圖所示，支承 A 之水平反力為多少 kN？ (A)0 (B)4 (C) 4.8 (D) 6.4
36 超高層建築物最可能採用之系統為： (A) 鋼筋混凝土結構 (B)鋼結構 (C)加強磚造結構 (D)磚牆結構
37 下列何種結構系統對溫度變化及基礎沉陷引起之變形破壞最能容忍？ (A)固定拱 (B)二鉸拱 (C)三鉸拱 (D)梁柱系統
38 高層建築開挖時，下列那一個擋土牆平面配置形式較容易失敗？ (A)  (B)  (C)  (D)
39 圖示系統為 AB 梁、BD 梁與 CD 二力桿件之組合構架，A 點之固定端彎矩為多少 tf-m？ (A) 20  (B) 20 (C) 40 (D) 40
40 下列四個選項是高樓建築受到地震力作用時所會發生之破壞情況，其中何種破壞發生的主因是因為 建築物之剛心（center of rigidity）和質心（center of mass）未重合所造成？ (A)傾倒力矩造成之破壞 (B)彎曲力矩變形造成的破壞 (C)層間剪力造成的樓層破壞 (D)結構物之扭曲破壞

申論題 (4)

⑴中小學教室之結構系統缺失及在地震作用下之反應為何？（10 分）
⑵連棟式店鋪住宅之結構系統缺失及在地震作用下之反應為何？（10 分）
二、南台灣某工廠之平面圖如圖所示，該廠房淨高 8m，試以平面桁架系統規劃該工 廠的屋頂結構系統，使夏天時南風可以通過，達到節省空調能源之目的。請以 雙向剖面及平面示意圖說明設計。（10 分）

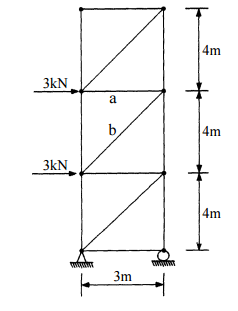

三、試求圖示桁架系統中 a 桿和 b 桿之桿件內力。（10 分）
