98年 - 98 專技高考_水土保持技師：測量學（包括平面測量、地形測量與航照判釋）#47700

科目：測量學(概要、大意) | 年份：98年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：測量學(概要、大意)

選擇題 (0)

申論題 (5)

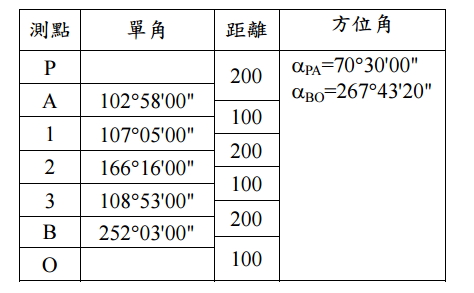

一、 由 A 測點向 B 測點進行自由展開導線測量，結果如下表，其中 P 及 O 為導線點分別 鄰近 A、B 二測點，又當 A 點座標為（500,500），則各測點座標為何？（30 分）

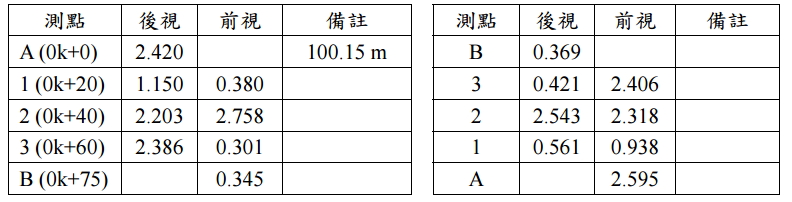

二、進行二測回之普通水準測量，其數據分別如下表，試求 B 點之高程。（10 分）
三、假設曲線半徑採用農路 4 級標準之規定 10 m，試問以經緯儀採用單角法於坡地道路 中心線（如下圖），如何測設一平曲線之起點及中點？（20 分）
四、當採用焦距為 152.4 mm照像機於離基準面 964 m之航高處，進行垂直攝影，得知： 於地面A與B之像片座標分別為xa=+46.82、ya=+53.64、xb=-35.51、yb=-43.17（單位 mm），而A與B之高程各離基準面 213 與 152 m，請根據地面Y軸求B至A測線之方 位角。（20 分）

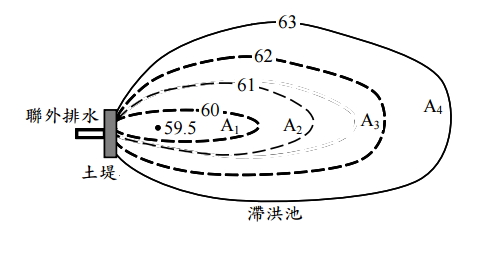

五、對滯洪沉砂池設置地點進行地形測量，並繪製如下地形圖，當沉砂深度為 1.0 m時， 則依平均斷面法試求滯洪量與沉砂量各為多少？［圖中A1=16、A2=65、A3=135、 A4=300（單位m2），池內最低點高程為 59.5 m，土堤頂部高程 63 m。］（20 分）
