98年 - 98 鐵路特種考試_高員三級_土木工程：土壤力學（包括基礎工程）#34394

科目：土壤力學與基礎工程(設計) | 年份：98年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：土壤力學與基礎工程(設計)

選擇題 (0)

申論題 (7)

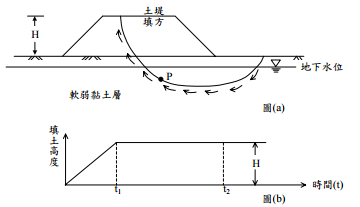

【已刪除】一、如圖(a)所示，擬於軟弱黏土層上構築土堤，構築土堤高度與時間關係如圖(b)，試以 軟弱黏土層中之 P 點處為考量重點，分別繪製土堤載重產生之剪應力-時間，基礎土 壤孔隙水壓力-時間，基礎土壤剪力強度-時間，以及土堤邊坡安全係數-時間等四種 關係圖，並說明何時為最危險階段。（25 分）

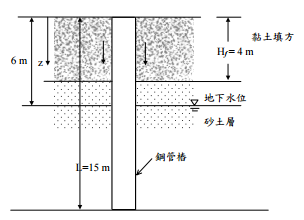

【已刪除】二、如圖所示，砂土層上方有厚達Hf = 4 m之黏土填方，地水位在地表下約 6 m深。黏土 填方的單位重γf=15.9 kN/m3 ，黏土有效摩擦角φ'=30°，此黏土尚未壓密完成。現植 入一支長度為 15 m之鋼管樁，外徑 400 mm，鋼管厚度 10 mm。此基樁可能會受到 負摩擦力的影響。試問為何會有此負摩擦力？若假設側向土壓力係數等於靜止側向 土壓力係數Ko，土壤與基樁間之摩擦角δ=0.6φ'，試計算此基樁會承受多大的負摩 擦力？（25 分）
⑴黏土之內摩擦角。
⑵試體破壞面與最大主應力面之夾角。
⑶試體破壞面之正應力及剪應力。
⑴試說明流線網（Flow Net）之原理，繪製流線網之邊界條件與原則。（10 分）
⑵試繪製圖中混凝土壩下方流線網。若圖中之土壤滲透係數k=1×10-3cm/s，試求單 位壩寬每日的滲漏量，並以滲流原理說明圖中隔幕版樁的功能，與指出何處最易 發生管湧現象及其工程防治方法。（15 分）
