98年 - 98 高等考試_三級_建築工程：建築結構系統#34162

科目：建築結構系統 | 年份：98年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：建築結構系統

選擇題 (0)

申論題 (8)

⑴分析此構架，並繪彎矩圖、剪力圖及軸力圖。（15 分）
⑵假設本構架由 H 型鋼所組成，試繪 A、B、C 三點之構造作法。（15 分）

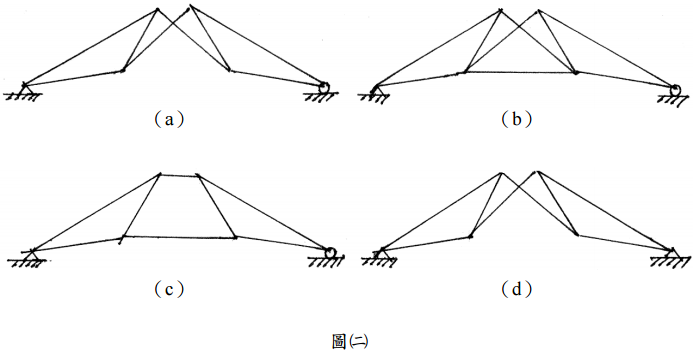

【已刪除】二、茲有一建築空間，其屋架規劃如圖⑵（a）、（b）、（c）、（d）所示，試判別這 四個系統方案中，那幾個在結構上是可行的，其原因為何？（20 分）
⑴試依需求空間條件，規劃樓層結構（Floor Structure）。假設各層構法皆相同。 （10 分）
⑵繪 A－A 及 B－B 剖切位置之樓層構造（只繪代表層）。（10 分）
⑴試求水平地震力 P 之大小。（10 分）
⑵繪柱 AB 及 CD 之彎矩圖及剪力圖。（10 分）
⑶為防 AB 及 EF 在水平地震時產生剪力破壞，此系統應如何做改善？（10 分）
