98年 - 98 高等考試_二級_農業機械：高等農機設計學#47766

科目：農機設計學 | 年份：98年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：農機設計學

選擇題 (0)

申論題 (8)

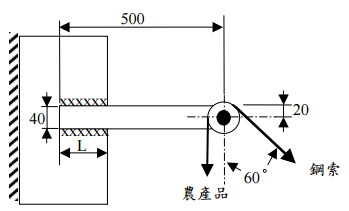

一、如圖所示為鋼索滑輪之固定座，若以 6 mm 之填角熔接將寬度 40 mm 之板材接合在一 平面上，以鋼索吊掛農產品，拉鋼索方向與重力方向成 60°，滑輪直徑為 50 mm，滑 輪中心至焊道最左側之距離為 500 mm。若材料之降伏強度值為 300 MPa，在熔接 長度（L）等於 150 mm 時，在安全係數等於 2 的條件下，假設焊道強度最弱，試 求可吊掛農產品的最大重量（N）。（25 分）
⑴四個正齒輪，齒數分別為 60、18、54、24 齒，齒輪模數 m＝4。試求兩齒輪軸中 心距離。（10 分）
⑵試重新設計各齒輪齒數使速率比等於 5（由齒輪 1 輸入，齒輪 4 輸出），齒輪 1 與齒輪 4 軸心位於同一線，但不同軸，齒輪 2 與齒輪 3 同軸，兩軸心需平行，齒 數需介於 20 至 80 齒。（15 分）
⑴若凸輪軸轉速為 40 rpm，插秧機行進速度為 1 km/h，試求植入土中秧苗株距。 （10 分）
⑵若凸輪從動件升程運動位移曲線為擺線曲線（cycloidal curve），最大行程為 8 mm， 凸輪旋轉角度為 30°，凸輪軸逆時鐘迴轉轉速為 40 rpm，從動件由行程等於零開 始升程，試求在凸輪旋轉角度為 20°時之位移、瞬間速度與加速度。（15 分）
⑴若此連桿機構為曲柄搖桿機構，求桿 3 所有可能之長度範圍。（10 分）
⑵如果桿 3 長度為 18 cm，桿 2 角度等於 60°時，θ 4 = 97 °。如果曲柄轉速為 200 rpm 順時鐘方向，試求： 1.桿 4 之角速度。（5 分）
2.桿 4 之角加速度。（10 分）
