99年 - 115002儀表電子乙級學科試題991114#18200

科目：技檢◆儀表電子-乙級 | 年份：99年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆儀表電子-乙級

選擇題 (80)

01.一個交流數字電壓表的誤差為±(0.5％rdg+2digits)，當讀值為125V時，其誤差百分率為何？(A)±2.6％ (B)±2.1％ (C)±1.6％ (D)±0.5％。
02.如圖所示為一並聯諧振電路， 在諧振時其品質因數Q 之值為何？
03.將十六進制數57與40做XOR運算，其結果為：(A)57 (B)37 (C)17 (D)47。
04.如下圖所示， AB兩點之短路電流為多少安培？(A)3/4 (B)3 (C)11/4 (D)4。
05.下圖為何種元件符號？(A)紅外線二極體(B)稽納二極體(C)光二極體(D)發光二極體。
06.三用電表測量鎢絲電燈泡時，若電阻無限大，則表示此一燈泡如何？(A)故障(B)瓦特數很小(C)額定電流很小(D)瓦特數很大。
07.如下圖所示電路，不可能為下列何種電路？(A)積分電路(B)微分電路(C)高通電路(D)交連電路。
08.光電晶體與光電二極體何者對光的靈敏度較高？(A)光電晶體(B)光電二極體(C)兩者相等(D)無法比較。
09.漣波因數愈大，濾波器之效果將如何？(A)愈好(B)愈差(C)不變(D)不一定。
10.二極體橋式全波整流器之輸入為Vmsin(2π60t)，則不加濾波器之輸出的直流成分為何？(A)2Vm/√2 (B)2Vm/π (C)Vm/√2 (D)√2Vm/π 。
11.全加法器的輸入為A、B且進位輸入為C，若和輸出為S，則S的邏輯函數為何？
12.適合作為整流電路輸出端的濾波電容器為下列何者？(A)塑膠膜電容器(B)電解電容器(C)雲母電容器(D)陶瓷電容器。
13.在電感性負載電路，並聯上電容器，將提高功率因數及產生下列何種變化？(A)可減少線路之功率消耗(B)增加線路之功率消耗(C)使負載端電壓降低(D)增加線路電流。
14.下列何種放大器將產生交叉失真？(A)A類(B)A B類(C)B類(D)C類。
15.RLC串聯電路中R＝l0Ω、XL＝l0Ω、XC＝20Ω，跨接於100V之交流電源，若電源頻率連續提高，則電路電流之變化為何？(A)連續變大(B)連續變小(C)先變大，後變小(D)先變小，後變大。
16.用2的補數法表示-115應為下列何者？(A) 10001100 (B) 10001101 (C) 10110011 (D)10110100。
17.將CPU的所有構成元件濃縮在一個微小的矽晶片上，此矽晶片稱為何？(A)可程式化邏元件(programmable logic device) (B)微控制器(microcontroller) (C)單晶片微電腦(single chip microcomputer) (D)微處理機(micro processor)。
18.將電源供應器的輸出端短路後，再調整電壓及電流旋鈕，則下列那一種情形正確？(A)電壓表及電流表指示均會改變(B)電壓表及電流表指示均不會改變(C)電壓表指示不會改變，電流表指示會改變(D)電壓表指示會改變，電流表指示不會改變。
19.EPROM 27128，其容量為何？(A)128kbytes (B)64kbytes (C)32kbytes (D)16kbytes。
20.次級線圈為0到32V的變壓器搭配橋式整流電路，其濾波電容耐壓最少為下列何者？(A)16V (B)25V (C)40V (D)50V。
21.應變計(strain gauage，SG)可用來檢測下列何者的變化？(A)壓力(B)電壓(C)電流(D)頻率。
22.纜線接上連接器等元件造成阻抗不匹配，使得傳輸訊號衰減，稱之為何？(A)近端串音(B)遠端串音(C)回授損失(D)插入損失。

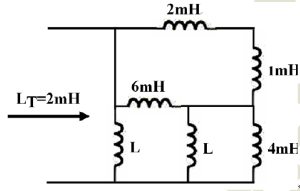

23.如下圖電感串並聯電路所示，若等效電感值L為2mH，則L值為多少( 假設電感之間無互感) ？(A) 2mH (B) 4mH (C) 6mH (D) 8mH。
24.表示引起儀表反應被測數值的最低變化量，稱之為何？(A)準確度(B)精密度(C)靈敏度(D)解析度。
25.製成霍爾(Hall)元件的材料中，下列何者的溫度特性較佳？(A) Ge (B) Si (C) GaAs (D) InAs。
26.下列何者不是推挽式放大器的特性？(A)具有抵銷偶次諧波失真的作用(B)具有抵銷電源漣波的作用(C)可工作在C 類放大(D)輸出功率為兩個主動元件輸出之和。
27.將組合語言轉換成機器語言的工具為何？(A) 組譯程式(assembler) (B) 編譯程式(compiler) (C) 驅動程式(driver) (D) 載入程式(loader)。
28.某10mH電感器在25μs期間所通過的電流從20mA增到100mA，則其兩端變動的端電壓為多少？(A) 8V (B) 16V (C) 32V (D) 40V。
29.下列何者不是人力搬運的正確姿勢？(A)保持身體的平衡、兩腳分開與肩同寬、儘量靠近物料(B)儘量保持脊椎骨彎曲、並使用背部肌肉(C)應先將一端抬高後緊抓物料(D)如由兩人共同搬運時， 應注意平衡各人體力，身高不要差太多。

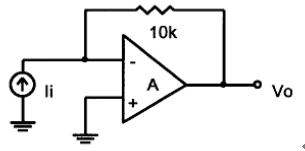

30.如下圖電路所示，其輸入電阻和輸出電阻各約為何？(A)Ri＝0Ω、Ro＝10kΩ(B)Ri＝10kΩ、Ro＝0Ω(C)Ri＝10kΩ、Ro＝10kΩ(D)Ri＝0kΩ、Ro＝0Ω。
31.使用漣波計數器設計除頻電路，現有10MHz的振盪信號，試問最少應用幾級正反器方可將信號除頻至1Hz以下？(A) 22 (B) 23 (C) 24 (D) 25 。
32.下列元件何者具有負電阻區之特性？(A)變容二極體(varactor) (B)光二極體(C)透納(tunnel)二極體(D)齊納(Zener)二極體。
33.如下圖電路所示，若Vi 與Vo之相位差為180°時，則Vi之頻率為下列何者？
34.設有五個輸入變數的布林函數式f(A,B,C,D,E)，若要使用多工器來實現此函數時，則最佳選擇為選用？(A) 4對一(B) 8對一(C) 16對一(D) 32對一。
35.  位的數位電壓表，於20V測試範圍之解析度為多少？(A)1μV (B)10μV (C)100μV (D)1mV。
36.下列何者是用來表示D/A轉換器輸出電壓最小變化量？(A)準確度(B)線性度(C)精密度(D)解析度。
37.邏輯函數 可表示為下列何者？
38.下列元件何者具有負電阻區之特性？(A)蕭基二極體(B)光二極體(C)透納二極體(D)稽納二極體。
39.如下圖電路所示，若達穩態時之總電流I為何？(A) 2.4A (B) 3A (C) 4A (D) 4.25A。
40.示波器的垂直軸置於0.2V/DIV位置作信號觀測，若使用“×1＂探棒，在螢光幕上顯示的信號波形高度為4DIV時，則待測信號的振幅為多少？(A) 8Vp-p (B) 8V (C) 0.8Vp-p (D) 0.8V。
41.若用指針式三用電表來判別印刷電路板上之電晶體是否有短路時，三用電表的歐姆檔應轉至何檔較適當﹖(A) R×10K (B) R×1K (C) R×100 (D) R×1。
42.如圖所示之兩等效的電路，則VTH與RTH各為何？(A) 6V、10Ω(B) 24V、11Ω(C) 24V、10Ω(D) 54V、10Ω。
43.數個JK正反器，可以組成下列那一種電路？(A)解碼器(B)解多工器(C)環形計數器(D)單擊電路。
44.一般功率放大器的最高功率轉換效率的大小順序為下列何者？(A) AB類＞B類＞A類(B) B類＞AB類＞A類(C) A類＞B類＞AB類(D) A類＞AB類＞B類。
45.在TTL的輸出級電路裡，適合將輸出端並接形成線接及閘(wired-AND)的是下列哪一種結構？(A) 推挽式(B) 圖騰式(C) 三態式(D) 開路集極式。
46.如下圖電路所示，電阻R的色碼為棕黑橙銀，則下列何者敘述正確？(A) R的電阻值最大值為10.1KΩ(B) I的最大值為1.0mA (C) I的最小值為0.75mA (D) I的最大值與最小值相差0.25mA。
47.如下圖電路所示，設電晶體β＝100，則其集極對地的直流電壓V之值約為：(A) 4.5V (B) 5.4V (C) 6.5V (D) 7.4V。
48.儀表負載效應產生之誤差，係屬於下列何種誤差？(A) 顯著誤差(gross error) (B) 系統誤差(systematic error) (C) 混亂誤差( random error ) (D) 儀表誤差。
49.三用電表之誤差若為±2％，若使用250V電壓檔所量測之讀數為200V時，其實際誤差為何？(A) ±1.25％ (B) ±2.5％ (C) ±5％ (D) ±2％。
50.電晶體放大電路的敘述，下列何者錯誤？(A) 電流增益最大的是共基極(B) 電壓增益最小的是共集極(C) 輸入阻抗最大的是共集極(D) 輸入阻抗最小的是共基極。
51.設有一平衡三相Δ連接電路，其每相阻抗為3＋j4Ω，線電壓為380V，其相電壓及線電流各為若干？(A) 380V、76√3A (B) 380√3V、76A (C) 380V、76/√3A (D) 380/√3V、76A。
52.X= 可化簡為下列何者？
53.  的數位電表其解析度為何？(A) 0.05％ (B) 0.005％ (C) 0.0005％ (D) 0.00005％。
54.下列何者為二次電池？(A) 水銀電池(B) 鋰電池(C) 鹼性乾電池(D) 鎳鎘電池。
55.使用有機溶劑時，最應注意之安全事項為下列何者？(A) 先將手上之油污洗淨(B) 須放置滅火器(C) 應在密閉室內操作(D) 在通風良好之工作區操作。
56.惠斯頓電橋(Wheatstone bridge)做電阻測量時，其待測電阻器之值RX=R3*(R1/R2)，若其三個標準電阻器(R1、R2、R3)的誤差分別為±0.1％、±0.2％、±0.1％，則待測電阻器之誤差為何？(A) ±0.1％ (B) ±0.2％ (C) ±0.3％ (D) ±0.4％。
57.下述布林(Boolean)代數式中，那一個是不同的函數？
58.某一通用計數器(universal counter)參考時基的準確度為±5×10，若用其測量信號頻率，讀值為1.0000MHz時，其誤差( 須考慮計數誤差)為何？(A) ±0.015％ (B) ±0.05％ (C) ±0.06％ (D) ±0.15％。
59.有一3Ω的電阻器和一阻抗為4Ω的電感器，當聯接為並聯時，其電路之功率因數為多少？(A) 0.43 (B) 0.57 (C) 0.7 (D) 0.8。
60.如下圖電路所示，第5腳所接之電容器作用為何？(A) 減少雜訊干擾(B) 減少放電時間(C) 減少振盪頻率(D) 增加振盪頻率。
61.下列何種高階語言具有較高效率？(A) Pascal (B) FORTRAN (C) RPG (D) C。
62.兩平行板之間距為0.1cm，加上10V電壓時其電場強度為：(A) 10V/m (B) 100V/m (C) 1000V/m (D) 10000V/m。
63.下圖電路為何種電路？(A) 半波整流器(B) 積分器(C) 對數放大器(D) 正的峰值檢波器。
64.在雙載體接面電晶體(BJT)電路組態中，何種組態的高頻響應最差？(A) 共射極組態(B) 共基極組態(C) 共集極組態(D)疊接(cascade)組態。
65.位址匯流排包含24條線(A0～A23)則可定址空間是多少？(A) 4Mbytes (B) 8Mbytes (C) 16Mbytes (D) 32Mbytes。
66.下列何者不是CPU的輸入信號(A) 資料匯流排(data bus) (B) 中斷要求(interrupt request) (C) 直接記憶存取要求(DMA request) (D) 位址匯流排(address bus)。
67.最基本的電流鏡(current mirror)電路包括下列何者？(A) 一個電晶體和一個電阻器(B) 兩個電阻器和一個電晶體(C) 兩個電晶體接成兩個二極體(D) 兩個電晶體和一個電阻器。
68.四層印刷電路板的GND和Vcc應在第幾層？(A) 3、4層(B) 2、3層(C) 1、2層(D) 1、4層。
69.如下圖所示之電路發生故障，用三用電表測量得知Vo為+12V，VE為0時，其可能故障原因為何﹖(A) R1開路(B) R2開路(C) RC短路(D) RE短路。
70.線性可變差動變壓器(LVDT)工作時，其是利用下列何者之改變量來產生輸出電壓之大小變化？(A) 差頻(B) 電阻(C) 圈比(D) 位移。
71.對一個NPN型雙載體接面電晶體(BJT)工作於絕對溫度300°K，當集極電流IC=1mA，其互導gm=ΔIC/ΔVBE為何？(A) 5mS (B) 25mS (C) 40mS (D) 100mS。
72.下列何者可作為自動頻率控制用的元件？(A) 齊納(Zener)二極體(B) 透納(Tunnel)二極體(C) 肖特基(Schottky)二極體(D) 變容二極體(varactor)。
73.傳輸類比的高頻信號時，應使用下列何種導線最為適當？(A) 彩虹排線(B) 多蕊線(C) 同軸電纜線(D) 單蕊線。
74.下列何者為量測用的DC電橋？(A) 歐文電橋(B) 馬克士威電橋(C) 惠斯頓電橋(D) 海氏電橋。
75.萬用燒錄器可燒錄各種單晶片微電腦，下列那一種是最常見的資料格式？(A) OBJ檔(B) ASM檔(C) CDS檔(D) HEX檔。
76.一交流電源之視在功率S＝500VA，虛功率Q＝300VAR，則其有效功率P為若干？(A) 200W (B) 400W (C) 800W (D) 1500W。
77.27256-15的EPROM表示其存取時間為何？(A) 1.5ms (B) 15ns (C) 150ms (D) 150ns。
78.在處理休克傷患時，下列何者為正確的處置方式？(A) 不要搬動、使患者躺下、保持體溫及呼吸道暢通、並迅速將傷患送醫(B) 立刻輸血(C) 立刻背離現場(D) 立刻通知家屬自行處理。
79.若改變函數波信號產生器中之米勒積分器的電容器的電容值，則可改變輸出波之何種參數？(A) 對稱度(B) 振幅(C) 頻率(D) 直流準位。
80.磁敏電阻是一種將磁通密度大小轉換成下列何種電特性之元件？(A) 電壓變化(B) 電流變化(C) 電阻變化(D) 頻率變化。
