99年 - 99 原住民族特種考試_四等_土木工程：工程力學概要#35482

科目：工程力學概要 | 年份：99年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (4)

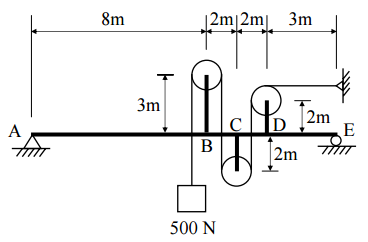

【已刪除】一、圖中滑輪與繩索系統最左端懸吊一重量為 500 N 之重物，A 點為鉸支承，E 點為滾 支承，試計算梁支承 A 點與 E 點之反力。（25 分）

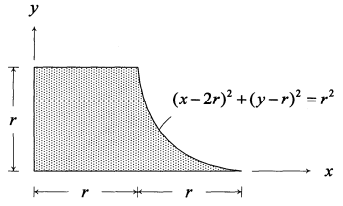

【已刪除】二、如圖所示，求陰影面積的形心（和 ）。（25 分）
【已刪除】三、有一圓形斷面桿件受到 P 的壓力作用如圖所示。此桿件之楊氏係數為 E＝200 GPa， 柏松比為 v＝0.3。若此桿件受 P 力作用後斷面之直徑不能超過 2.005 cm，則最大之 壓力值 P 為何？在此壓力下桿件之長度為何？（25 分）

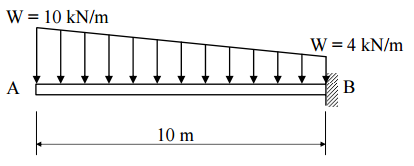

【已刪除】四、試繪製圖示懸臂梁之剪力圖與彎矩圖。（25 分）
