99年 - 99 專技高考_建築師：建築結構#46833

科目：建築結構系統 | 年份：99年 | 選擇題數：40 | 申論題數：3

試卷資訊

所屬科目：建築結構系統

選擇題 (40)

1 1 下圖所示剛架結構靜不定度為： (A) 1 (B) 2 (C) 3 (D) 4
2 下列樓版格子梁配置模式中，結構效率最佳者為：

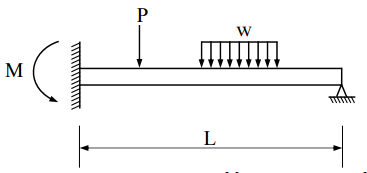

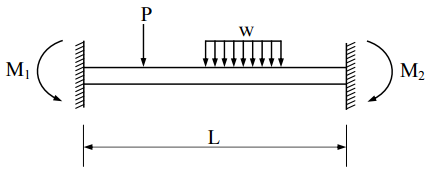

3 已知圖示系統之固端彎矩分別為M1及M2，若其一端由固端改為鉸支承，如下圖所示，則新系統之固端彎矩 M 為：

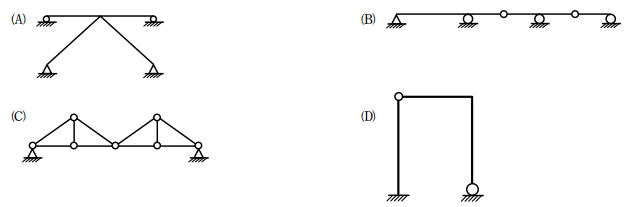

4 圖示之結構何者為不穩定？

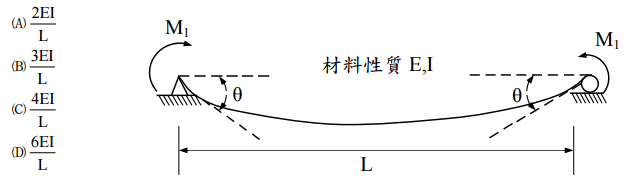

5 一簡支梁於左右兩端均承受M1之彎矩作用產生θ = 1 之轉角如圖示，則彎矩M1值為：

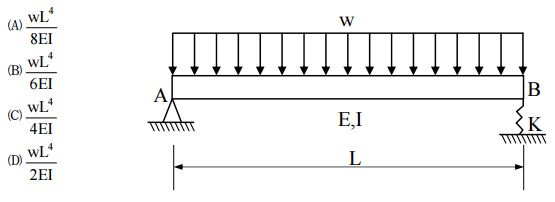

6 圖示系統之彈簧勁度為 K = 2EI/L3 ，則 B 點下陷量為：

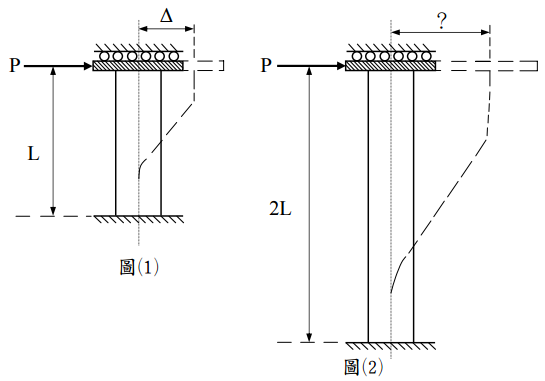

7 已知一頂端為定向支承之梁承受外力 P 可產生 Δ 之位移如圖(1)所示，若一切條件不變但梁長度倍增 如圖(2)所示，則其對應之位移量為： (A)Δ  (B) 2Δ  (C) 4Δ(D)8Δ

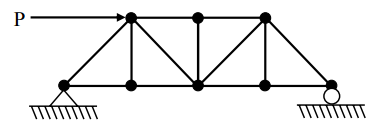

8 一桁架受力情形如圖，則此桁架內力為 0 的桿件有幾個？ (A)0  (B)1 (C)2 (D)3

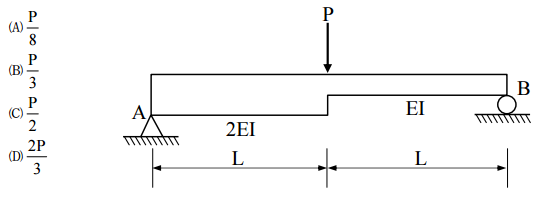

9 一斷面不均勻之簡支梁中點承受集中載重 P 作用如圖所示，則下列何者為 A 點的反力？

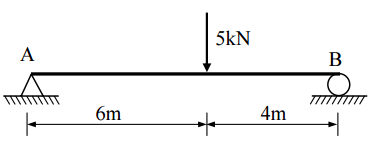

10 梁結構受力如圖所示，支承 B 之垂直反力為多少 kN？  (A)3 (B)5 (C)2 (D) 2.5
11 圖中何種剛架之桿件，不會因為受到支承下陷而產生額外之應力？  (A)圖 a (B)圖 b (C)圖 c (D)圖 d

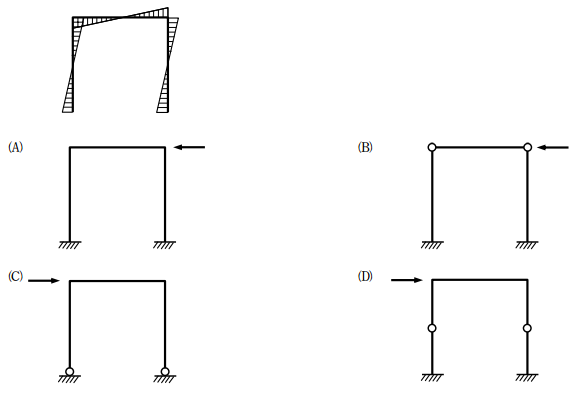

12 圖示為一平面構架承受水平集中載重時之彎矩圖，若此彎矩圖係繪於張力側，則原平面構架應為下 列何者？
13 圖示桁架 AB 桿之內力為何？  (A) 3 kN 張力 (B) 6 kN 張力 (C) 3 kN 壓力  (D) 6 kN 壓力
複選題

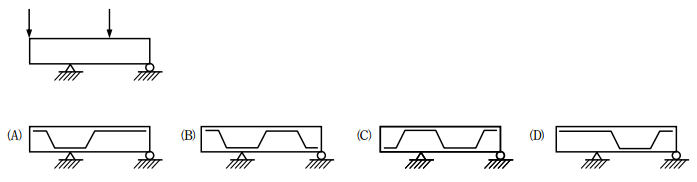

14 圖示為一懸過梁承受向下載重，則下列抗拉筋配置何者正確？(一律給分)

15 下圖所示的四個結構，柱的材料相同，梁為剛體，假定質量全部集中在梁，則有關四個結構的振動 週期（T）比較，下列何者正確？(A)Td>Tc>Tb>Ta(B)Td>Tb>Tc>Ta(C)Tc>Td>Ta>Tb(D)Tc>Ta>Td>Tb
16 下列何者不屬於形抗結構之應用？ (A)懸過梁 (B)鋼承鈑 (C)折版屋頂 (D)雙曲拋物面薄殼
17 某半圓拱橋跨越在一處會產生錯動之斷層上，試問若以固定拱（fixed arch）、二鉸拱（two-hinged arch）、三鉸拱（three-hinged arch）來設計時，則下列何者正確？ (A)固定拱、二鉸拱、三鉸拱皆為超靜定結構 (B)斷層產生錯動而有二次應力產生時，固定拱受到之影響較小 (C)斷層產生上下錯動時，三鉸拱構材內部會產生額外應力 (D)在相同垂直均佈載重作用下，二鉸拱在拱頂產生之彎矩最大
18 有關桁架結構系統的敘述，下列何者正確？ (A)接點處之構件內力須交會於同一點 (B)構件以任何形式組成三角形基本單元，即可稱之為桁架 (C)所有構件只承受軸向拉力 (D)連結於同一接點處之構件皆須位於同一平面內
19 由細長柱之彈性臨界挫屈載重公式可知：Pcr = π2EI/(KL)2，當柱之上端為自由端，下端為固定端時， 則柱之有效長度係數K值為： (A)1 (B)2 (C)5 (D)無限大
20 一棟平面與立面皆為方整矩形的建築物，受到側向風力作用時，則下列何者正確？ (A) 迎風面承受正風壓，屋頂面與背風面皆承受負風壓 (B)迎風面與屋頂面承受正風壓，背風面承受負風壓 (C)迎風面與背風面皆承受負風壓，屋頂面承受正風壓 (D)迎風面承受負風壓，屋頂面與背風面皆承受正風壓
21 利用鉛心橡膠墊（LRB）基礎隔震所建的房屋，主要是利用下列何種原理？ (A) 增加重量使不易運動 (B)增大摩擦力 (C)減少阻尼使振動變小 (D)增長結構週期降低地震力
22 下列何種單位適合用來表示結構桿件軸向之「勁度（Stiffness）」？ (A)kgf/cm2 (B)m/kgf (C)kgf/mm (D)MPa
23 下列名詞之單位，何者錯誤？ (A)彈性係數（Modulus of Elasticity）kgf/cm3 (B)彎曲應力（Bending stress）kgf/cm2 (C)剪應力（Shear stress）kgf/cm2 (D)截面係數（Section modulus）cm3
24 下列何種分析結構力學的方法屬於力法（柔度法）？ (A) 傾角變位法（slope deflection method） (B)彎矩分配法（moment distribution method） (C)最小功法（least work method） (D)肱梁彎矩分配法（cantilever moment distribution method）
25 下列何者不屬於建築法規定之建築物主要構造，但在評估結構耐震性能時，應考慮其對結構行為之 影響？ (A) 樓版 (B)窗台 (C)輕鋼架天花板 (D)基礎
26 梁一端為固接支承，另一端為鉸支承。其靜不定度為： (A)0 (B)1 (C)2 (D)3
27 鋼結構銲道之非破壞檢測法中，「RT」是指下列何種非破壞檢測法？ (A)超聲波檢測 (B)放射線檢測 (C)目視檢測 (D)磁粉探傷檢測
28 依據我國鋼結構施工規範之要求，進行螺栓鎖緊時，會對高強度螺栓產生預拉力，鎖緊之最小預拉 力應達到多少倍的螺栓最小抗拉強度Fu？ (A) 0.3 (B) 0.5 (C) 0.7 (D) 0.9
29 鋼筋混凝土結構一般做彎矩設計時，不考慮下列何者？ (A)混凝土抗壓強度 (B)混凝土抗拉強度 (C)中性軸位置 (D)鋼筋降服強度

30 有關風速壓 q 與風速 V 的關係，下列何者正確？ (A)q與成比例 (B)q與V成比例 (C)q與V 2成比例 (D)q與V 3成比例

31 下列何種因素所導致之鋼筋混凝土構材裂縫不具方向性？ (A) 乾縮 (B)剪力 (C)拉力 (D)壓力
32 依據我國結構混凝土設計規範，現場澆置之鋼筋混凝土基礎，若接觸土壤，其鋼筋之混凝土保護層 厚度不得小於多少公分？ (A) 2.5 (B)5 (C) 7.5 (D) 10
33 有關鋼筋混凝土結構之敘述，下列何者錯誤？ (A) 剪力鋼筋一定要繞過主筋 (B)混凝土的化學特性為酸性 (C)柱主筋搭接處要在柱彎矩較小處 (D)＃3 以上光面鋼筋不適用於結構體
34 下列何種房屋基礎形式對防止整體房屋下陷作用最佳？ (A) 獨立基腳 (B)聯合基腳 (C)筏式基礎 (D)牆基腳
35 鋼骨建築結構系統中，「剪力連桿（Shear Link）」與下列何種結構系統有密切關聯？ (A)同心斜撐構架 (B)偏心斜撐構架 (C)特殊同心斜撐構架 (D)特殊抗彎構架
36 細長柱增加臨界載重（Critical Load）之方式為何？ (A)增加柱長 (B)減少斷面之迴轉半徑 (C)採用彈性係數較大的材料 (D)減少斷面之慣性矩
37 鋼在銲接時不會有下列何種特性？ (A) 晶格型態改變 (B)溫度低於 600℃ (C)快速冷卻可能會產生熱裂 (D)厚版銲接可能要預熱
38 一般鋼構做彎矩設計時，不需考慮下列何者？ (A) 結實斷面（compact section） (B)拉應力側之側撐是否足夠 (C)壓應力側的側撐是否足夠 (D)對斷面之強軸或弱軸作用
39 一般鋼筋混凝土結構，進行混凝土氯離子檢測，其氯離子含量的最大允許值為何？ (A) 0.06 kg/m3 (B) 0.12 kg/m3 (C) 0.15 kg/m3 (D) 0.30 kg/m3
40 相較於其他結構系統，下列何者不屬於纜索系統（Cable）之特性？ (A) 纜索能抵抗張力、彎矩、剪力 (B)承載相同載重時，纜索垂度（sag）越大，則纜索張力越小 (C)纜索型態會隨著外力作用而改變 (D)纜索系統因本身重量較輕，被風吹襲時，即變得不穩定

申論題 (3)

一、剪力牆作為耐震元件，於平面上及立面上有那些配置原則？請以圖示說明，列 舉三種優良的配置方式及三種不良的配置方式（平立面皆可）。（20 分）

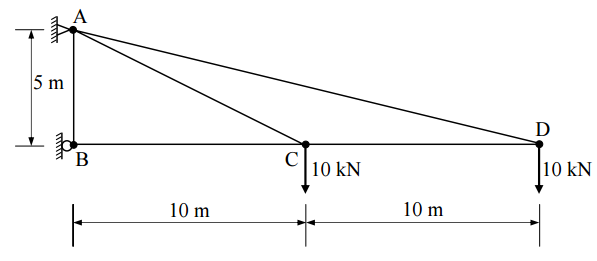

二、試求圖示桁架系統中 A 點與 B 點之支承反力。（10 分）

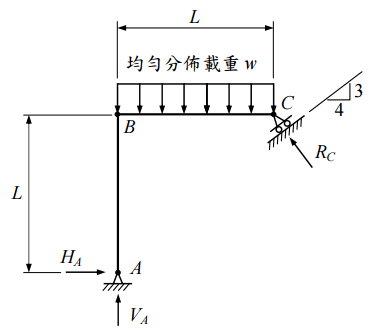

三、圖示為一個“反L型構架＂（inverted L-type frame），其中：A點為鉸支承，C 點為置於一斜面上的輥支承，且該斜面之斜率為 3/4。已知AB與BC桿件之長度 均為L，材料的彈性係數均為E，斷面慣性矩均為I。今於BC桿件上施加一均勻 分佈載重w，試求：支承反力HA，VA與RC。（10 分）
