99年 - 99 普通考試_土木工程、建築工程：工程力學概要#35407

科目：工程力學概要 | 年份：99年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (4)

【已刪除】一、求圖示斜線面積之形心座標。（25 分）
【已刪除】二、如圖所示桁架，B為滾支承，C為鉸支承，求桿件BD和CD的受力，P1 = 240 N，P2 = 100 N。（25 分）
【已刪除】三、如圖所示，一均勻梁長 l 為 10 m，每 m 長度梁重為 10 kN，梁之 A 端為鉸支承，B 端由纜繩 BC 所支承，若該梁於圖上所示之位置達靜平衡時，試求在 A 點之反力 （含水平與垂直分量）及纜繩之張力，答案請用φ 及θ之函數表示之，並分析圖 上之φ =θ時，該梁維持靜平衡之可能性，說明其理由。（25 分）

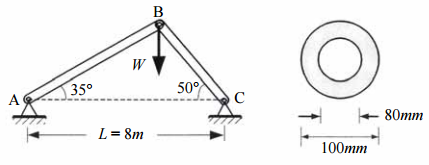

【已刪除】四、桁架ABC用以支撐在B點的載重W，桿件AB及BC皆為外徑d2 = 100 mm，內徑d1 = 80 mm之空心圓桿，楊氏模數皆為E = 200 GPa。求臨界載重Wcr。（25 分）
