99年 - 99 身心障礙特種考試_四等_電子工程：電子儀表概要#34141

科目：電子儀表概要 | 年份：99年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電子儀表概要

選擇題 (0)

申論題 (5)

一、有一靈敏度為 20,000 Ω/V 之電壓表，原來的量測範圍為 0~20 伏特，要改成量測範 圍 0~200 伏特的電壓表，需再串聯多大的電阻？（20 分）
二、使用指針型三用電表量得一正弦波信號的電壓為 10 伏特，若用示波器測量同一信 號，則示波器量到波形之峰對峰值電壓為多少？若信號改為正負對稱的方波，同樣 用指針型三用電表量得的電壓為 10 伏特，則示波器量到波形之峰對峰值電壓為多 少？（20 分）
三、邏輯分析儀以「狀態模式（state mode）」測得 10 筆資料為「0000、0001、0011、 0010、0110、0111、0101、0100、1100、1101」，若用「時序模式（timming mode）」將看到何種結果，請繪圖形表示。而此數位資料有何意義？（20 分）
四、使用兩單相功率表測三相電源之功率，若兩功率表都分別量得負載功率為 100 瓦特， 則三相電源之總功率為多少？（20 分）

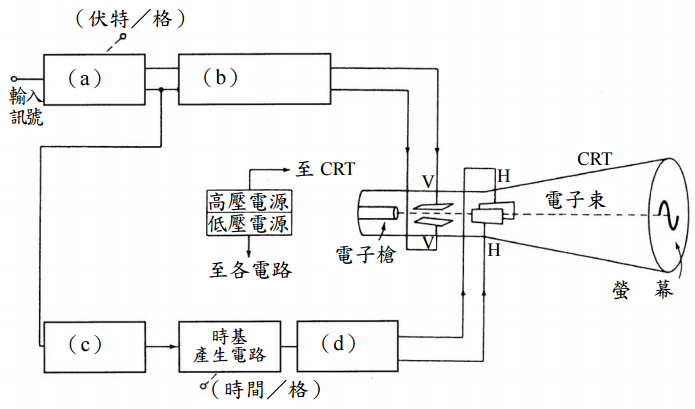

【已刪除】五、示波器的方塊結構簡圖如下，請列出（a）~（d）的電路名稱，並說明「時基（time base）產生電路」的用途。（20 分）
