99年 - 99 鐵路特種考試_高員三級_建築工程：建築結構系統#34111

科目：建築結構系統 | 年份：99年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：建築結構系統

選擇題 (0)

申論題 (7)

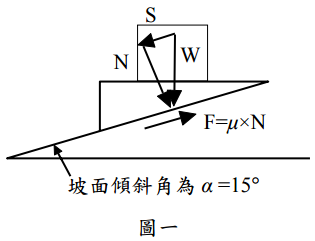

【已刪除】一、山坡地住宅社區之安全，因國道三號高速公路山崩滑動引起國人重視。若某山坡地 住宅社區坐落於砂岩與頁岩互層之順向坡上（如圖一所示），坡面傾斜角為α=15°， 若滑動之安全係數 F.S=1.5，請問砂岩與頁岩互層間摩擦角ψ最小為若干角度時，該 山坡地住宅社區可維持平衡？假設該山坡地住宅社區之區塊總重量為 W，坡面傾斜 角之下滑分力為 S，坡面傾斜角上之阻抗力為 F=μ×N，μ為摩擦係數，其值等於 tan（ψ），N 為垂直於坡面之分力。（20 分）
二、國內現行耐震規範強調結構物須達到「小震不壞、中震可修、大震不倒」，請就中 小度地震力、設計地震力及最大考量地震力之回歸期、50 年超越機率、結構體彈塑 性、塑鉸、韌性容量等觀點說明如何達成此目標。（20 分）
試說明圖二所 示各結點均為樞接之桁架有何錯誤或缺點？（5 分）
並繪製修正後正確之桁架圖。 （5 分）

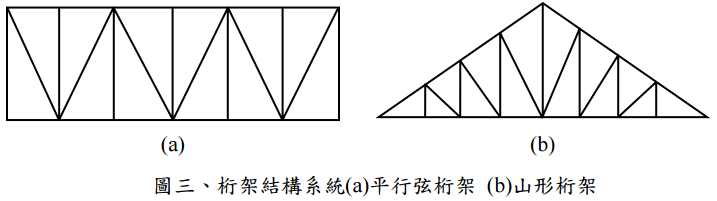

【已刪除】四、桁架可分成上下弦平行之平行弦桁架與山形桁架，請說明如何不必計算即可判定兩 種桁架之斜向構材其內力是拉力或壓力？試標示圖三所示各斜向構材之內力（請標 示拉力(+)或壓力(-)），簡單支承係位於左右兩端，垂直載重作用於上下端各結點， 不考慮水平載重作用。（10 分）
【已刪除】五、剛構架結構系統為國內建築物使用最多之系統，試繪製圖四所示剛構架之剪力、彎 矩圖。假定 A 為固定支承（fix support），D 為滾動支承（roller），各構材之 EI 值 均相等，跨度 6 m，高度 4.5 m。（20 分）

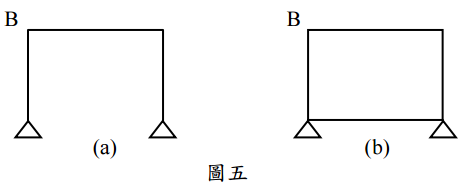

【已刪除】六、剛構架結構系統之基礎有地梁連接與無地梁連接會影響結構耐震能力，請說明圖五 所示剛構架結構系統（rigid frame structural system）無地梁連接（a 圖）與有地梁連 接（b 圖）之 B 點側向位移相差若干？兩圖之構材斷面與 EI 值均相等，不計軸力影 響。（20 分）
