21. 如【圖3】所示之輪徑30cm、軸徑3cm、鍵尺寸為4cm長 x 0.5cm 寬，若 T₁ =1000N、 T₂ = 300N ，則作用於鍵上之剪應力為若干？
(A)25 N/mm²
(B)30 N/mm²
(C)35 N/mm²
(D)40 N/mm²

答案：登入後查看
統計： A(28), B(32), C(229), D(16), E(0) #1899017

楊承勳

B2 · 2020/07/03

#4109602

給沒有鑽石的
T= F X R = (1000-300) X 300/2(原本30CM 換算MM)
=105000
剪應力= 2T/W X L X D
= 105000/5 X 40 X 30
= 35

Sam

B1 · 2018/11/25

#3085757

(1)對軸：T=Fr=(1000-300...

(共 108 字，隱藏中）

前往觀看

TENG KE

B3 · 2021/08/29

#5048432

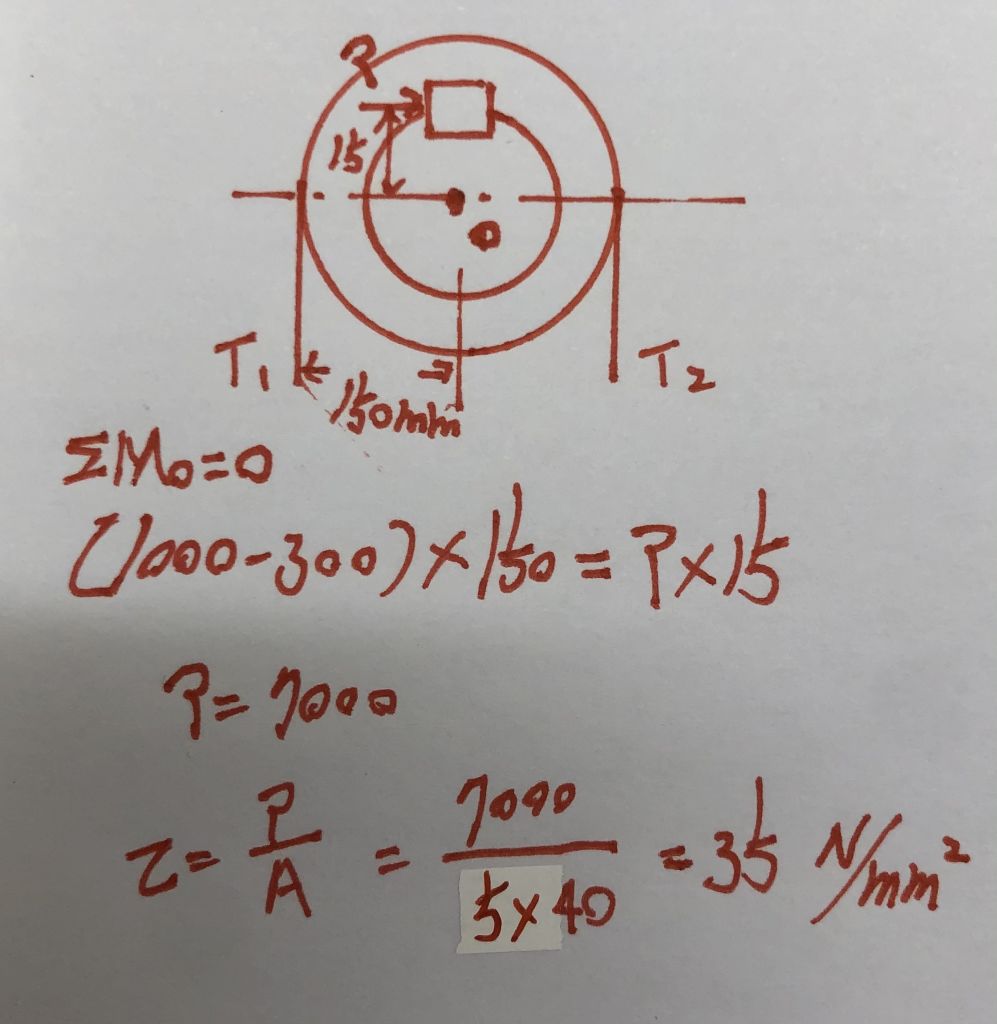

先取力矩平衡，再求剪力。

21. 如【圖3】所示之輪徑30cm、軸徑3cm、鍵尺寸為4cm長 x 0.5cm 寬，若 T1 =1000N、 T2 = 300N ，則作用於鍵上之剪應力為 若干？ (A)25 N/mm2 (B)30 N/mm2 (C)35 N/mm2 (D)40 N/mm2
