24 下圖構架在 B 點受力矩 M 作用，令材料性質 EI 為常數，則下列何者最有可能為其彎矩圖（繪於拉 張邊）

答案：登入後查看
統計： A(394), B(16), C(117), D(27), E(0) #1187963

詳解 (共 2 筆)

#5947827
內力圖形判斷方法：
無荷重區間(AB,BC線段)，彎矩圖為斜直線；集中力偶處(B點），彎矩圖有突跳；而鉸支承(C點），彎矩圖為0。

故為選項(A)
15
0
#6244887

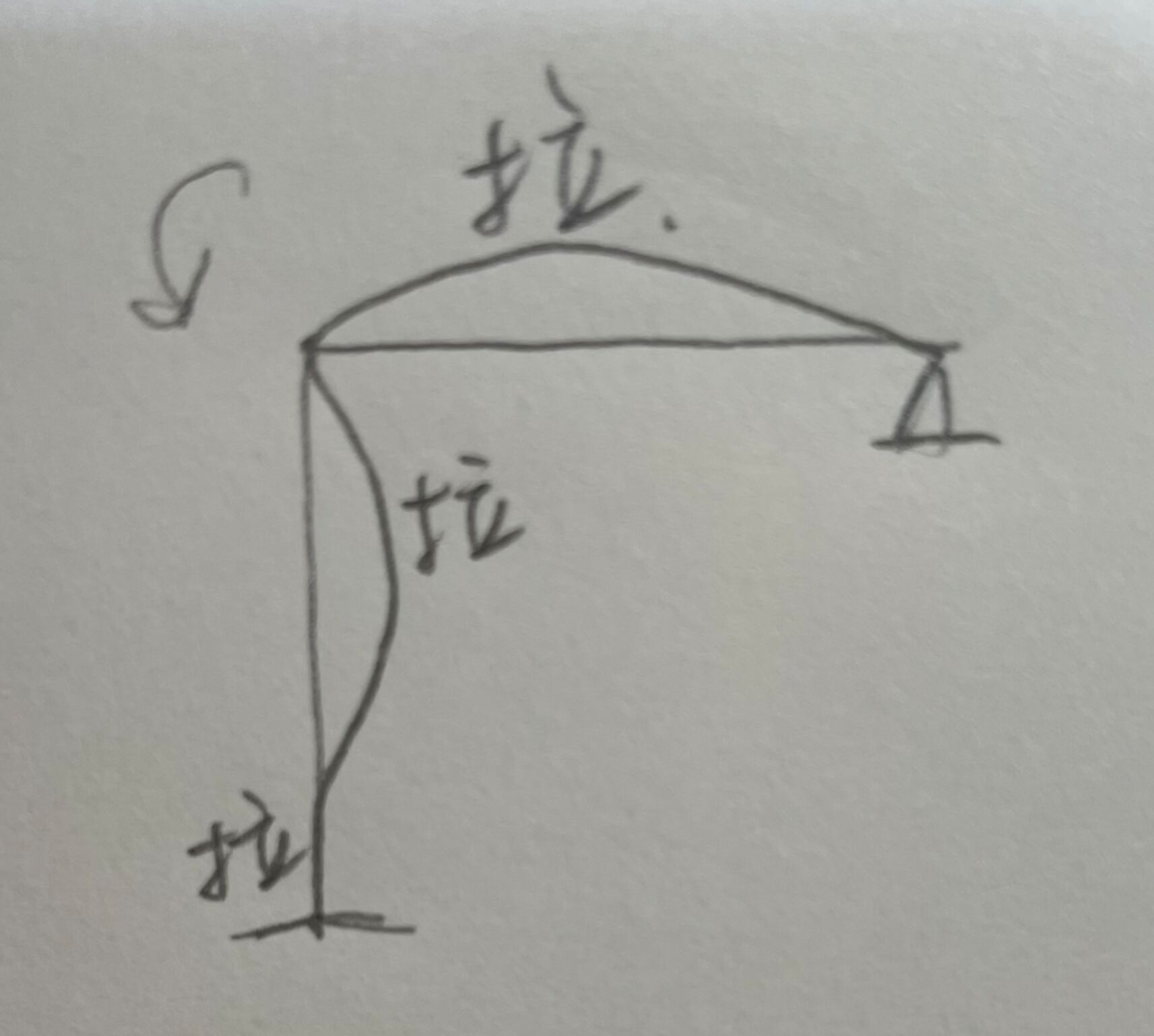

畫畫看變形的樣子，就會知道哪邊是拉了
