72.附圖為犬用脈衝式都卜勒(PWDoppler)超音波,於左頭側胸骨旁掃描之心臟短軸像下所測得之肺動脈血 流,圖中白色箭頭所指波形所代表的血流方向為何?5f211d601a6d6.jpg
(A)朝向探頭
(B)遠離探頭
(C)朝向左邊
(D)朝向中央

答案：登入後查看
統計： A(275), B(1599), C(23), D(11), E(0) #2406632

詳解 (共 2 筆)

#4651050

樓上的解釋其實有點問題 因為

連續/脈衝都普勒的flow profile顏色基本上是固定的

看機器設定不同，從黃色、白色...等都有，不論血流方向是遠離還是靠近探頭都只會是機器設定的顏色

這題只是剛好機器設定的是藍色 + 題目也碰巧是遠離探頭的

如果今天換成其他顏色或黑白圖片就破功啦

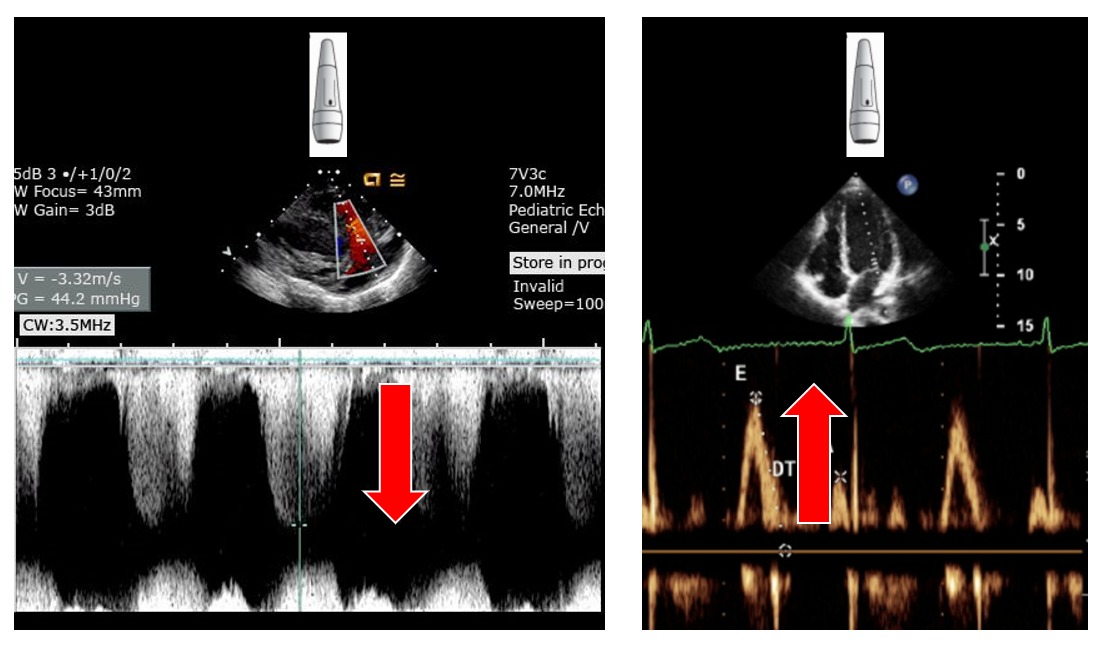

如果是認真要判斷的話請看圖片中0 m/s對應的那條水平線，以上的波型是靠近以下的是遠離探頭


以下是不負責任記法:

基本上可以想像探頭就位於畫面的頂端

接著可以看波型尖端的指向與探頭是否指向同一方向

如左圖的波型就是在遠離探頭(指向圖片底端)、右邊的圖形就是在靠近探頭(指向圖片頂端)



以本圖來說，畫面中的波型就是指向圖片底端。代表血流方向為遠離探頭

5f211d601a6d6.jpg#s-344,261

89
0
#4189524
超音波下，可以用doppler來觀測血流...
(共 92 字，隱藏中）
前往觀看
