P通道增強型MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）是一種場效應晶體管，在這種類型的MOSFET中，當閘極到源極間的電壓（V_GS）小於臨界電壓（V_TH）時，晶體管是關閉的。對於P通道增強型MOSFET來說，臨界電壓是負值，因為它需要負電壓來吸引載子（在P通道中為空穴）以形成一個導電通道。

當V_GS的絕對值大於V_TH的絕對值時（即V_GS比V_TH更負），在源極和汲極之間形成一個P型導電通道，使得汲極電流（I_D）可以流動。汲極電流的大小取決於閘極-源極電壓（V_GS）和汲極-源極電壓（V_DS）。

以下是V_GS和V_DS對I_D的影響：

1. 閘極-源極電壓（V_GS）:

   • 當V_GS增加（絕對值變大），在閘極和源極之間的電場增強，使更多的空穴被吸引到通道，從而增加通道的導電性，導致I_D增加。
   • 如果V_GS小於V_TH（在絕對值上），則沒有通道形成，I_D基本為零。

2. 汲極-源極電壓（V_DS）:

   • 當V_DS開始增加時，在線性區域（或者叫歐姆區），I_D會隨著V_DS的增加而線性增加。
   • 繼續增加V_DS，當到達飽和區（pinch-off point），I_D將不再隨V_DS增加而增加，此時晶體管進入飽和狀態，I_D趨於一個常數值，這個值主要由V_GS決定。

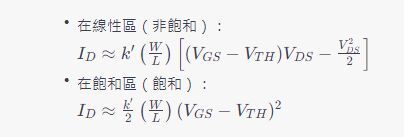

具體數學表達式來描述這些區間的行為可以更加複雜，通常涉及到晶體管的特定參數，如閾值電壓、跨導參數和通道長度調變效應。不過，在工作中常常可以用以下兩個近似來描述這兩個區間的


其中，
�
′
k
′
  是晶體管的過程轉導參數，
W 和

L 分別是晶體管的通道寬度和長度。

重要的是要注意，由於P通道MOSFET的源極通常連接到較高的電壓，這裡提到的V_DS和V_GS都是以源極作為參考點來衡量的。即在實際應用中，閘極的電壓將會比源極的電壓低，因此我們在考量V_GS時使用的是負值。

在飽和區，汲極電流（I_D）不再隨著汲極-源極電壓（V_DS）增加而變化，它主要受閘極-源極電壓（V_GS）控制。在這個區域，由於通道末端發生了約束（pinch-off），增加V_DS不會導致通道中的電流增加。

另一方面，在線性或歐姆區域，汲極電流（I_D）隨著汲極-源極電壓（V_DS）的增加而線性增加，這是因為在此區域內，通道沒有受到約束，且電流主要由V_DS驅動，此時晶體管的行為像一個電阻器。

當V_DS小於V_GS - V_TH時，晶體管工作在線性區，當V_DS增加到V_GS - V_TH時，晶體管進入飽和區。在實際應用中，設計者經常利用這些特性來實現類比信號放大、開關控制等功能。

總之，P通道增強型MOSFET的行為與N通道增強型MOSFET在概念上是鏡像的，只不過P通道MOSFET使用的是負門電壓來控制通道的形成，而在電流的流動方向、門極控制機制等方面都是相同的。
