技師◆流體力學與流體機械
>
103年 - 103 專技高考_機械工程技師:流體力學與流體機械#25272
>
題組內容
一、有一潤滑油(密度 933 kg/m
3
,動黏度為 0.0003 m
2

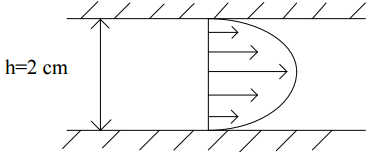

/s)在二個平行平滑(smooth) 平板內流動。兩平板之間距為 2 cm,如下圖所示。若已知流體之平均速度為 2 m/s。 試求:
(1)此二個平行平板所對應之水力直徑(hydraulic diameter)為何(cm)?(4 分)
其他申論題
(2)此潤滑油流動狀態為層流(laminar flow)或紊流(turbulent flow)?(4 分)
#35287
(3)此潤滑油在兩平板之中心速度(center velocity)為何(m/s)?(4 分)
#35288
(4)此潤滑油流動每 1 m 長度時,因與兩平板摩擦所產生之壓降為何(Pa)?(13 分)
#35289
(1)此空罐所受之浮力為何?試導出浮力與空罐直徑 D,水浸入罐中高度 H1,空罐浮 出水面之高度 H2及空罐長度 L 之關係式。(6 分)
#35290
(2)空罐內空氣之絕對壓力 P 為何(kPa)?(9 分)
#35291
(3)空罐浮出水面之高度 H2為何(cm)?(10 分) 註:20℃,空氣之密度=1.2 kg/m3,水之密度=998 kg/m3,重力加速度 g=9.81 m/s2
#35292
(1)試繪製空氣進入葉片及離開葉片之速度三角形。(5 分)
#35293
(2)試求移動葉片之速率 u 為何(m/s)?(10 分)
#35294
(3)試求作用於葉片之功率為何(kW)?(10 分)
#35295
(1)試繪出泵效率 η 對體積流率 Q 變化之示意圖(以 η 為縱座標,Q 為橫座標,範圍 為 Q=0 至最大流率 Qmax)。(5 分)
#35296
