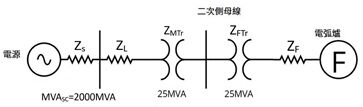

二、一鋼鐵廠如下圖所示啟用一座 50 噸煉鋼用電弧爐，主變壓器及爐用變壓器 之裝置容量皆為 25 MVA，其等效電抗分別為
=j0.06 與
=j0.05 pu， 電弧爐及其配線之等效阻抗為
=j0.4 pu。台電經由一次變電所單獨供應 69 kV 電力，一次變電所至鋼鐵廠的線路阻抗為
=j0.01 pu，上述線路與變壓器之電阻 R 忽略不計，系統短路容量為 2000 MVA，以主 變壓器 25 MVA 為基準值。試求
(二)主變壓器二次側的所產生之閃爍電壓變動率。
