試卷：110年 - 110 中央印製廠_新進人員甄試_電機工程員：電子學#105282
科目：電子學
年份：110年
排序：0

題組內容

題目五:【10分】

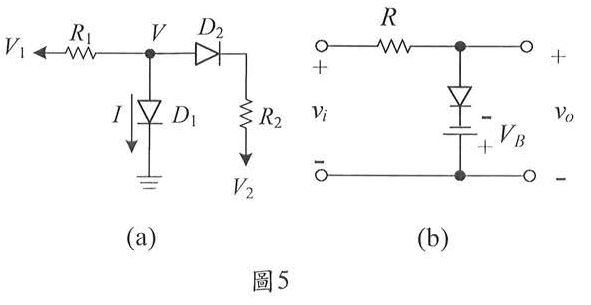

如圖5所示之二極體電路。

(a)假設圖5(a)二極為理想之二極體,V₁=6V、V₂=-6V、R₁=2kΩ且R₂=1kΩ。求

申論題內容

(b)假設圖5(b)二極其顺向壓降為07V。當=5V且輸入訊號vi=10sin(2πt)V時, 求輸出電壓vo之最小值【2分與最大值【3分】。
