申論題

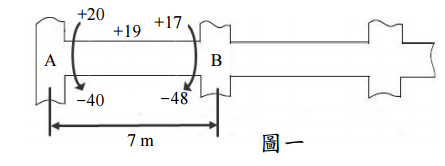

二、某建築結構經地震反應分析得到圖一所示 AB 大梁桿件承受之內力為：A 端承受之 +M=20 Tf-m，-M= -40 Tf-m，B 端承受之+M=17 Tf-m，-M= -48 Tf-m，梁中點承 受之+M= 19 Tf-m，若此梁之跨長 L=7 m，承受之均勻靜載重 W_D = 2.7 Tf/m，均勻 活載重 W_L = 1.4 Tf/m，梁尺寸為 b= 40 cm，h= 60 cm，d=53 cm，d'=7 cm，柱尺 寸為 b=60 cm，h = 60 cm，材料強度 f_c'= 280 kgf/cm2 ，f_y= 4200 kgf/cm² ，請依我國 建築物耐震設計規定：

⑵設計此大梁之剪力箍筋。（10 分） 圖一
