97年 - 97 專技高考_電子工程技師：電子學#49168
> 申論題
題組內容

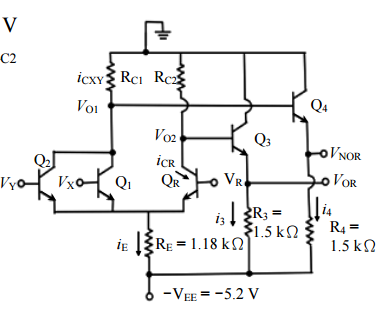

二、右圖為 ECL 邏輯電路圖，設 V
BE
(on) = 0.7 V 和 V
CE
(on) = 0 V。試求：
⑵邏輯“0” 之電壓值為何？ （20 分）
相關申論題
⑴設右圖電路之二極體為矽二極體，若輸入 如圖所示之+10 V 至-10 V 的方波，試畫出 其輸出波形為何？（5 分）
#172694
(2)若開迴路增益減小 10%，則實際閉迴路增 益改變多少百分比？ （10 分）
#172697
⑴電阻值 RC1和 RC2 各為何？
#172698
⑴小訊號之 gm（M0）、 ron 和 rop 各為何？
#172700
⑵在開路條件下，小訊號 電壓增益為何？
#172701
⑶當電壓增益為開路增益之 一半時，RL值為何？（20 分）
#172702
⑴此為 STC（Single Time Constant）高通或低通網路？
#172703
⑵其 高頻增益和三分貝頻率 fo 各為何？ （20 分）
#172704
⑴推導放大器電壓增益 A(s)≣Vo(s)/Vs(s)的表示式。
#172705
⑵若 RS =20 kΩ，Ri =100 kΩ，RL =10 kΩ，求 Gm應為何方可使中帶增益為 20 dB？
#172706
