102年 - 102 調查特種考試_三等_電子科學組：電子學與電路學#25519
> 申論題
申論題
試卷：102年 - 102 調查特種考試_三等_電子科學組：電子學與電路學#25519
科目：電路學
年份：102年
排序：0
申論題資訊
試卷：
102年 - 102 調查特種考試_三等_電子科學組：電子學與電路學#25519
科目：
電路學
年份：
102年
排序：
0
題組內容

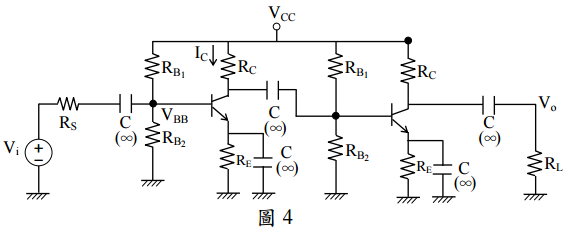

四、圖 4 為兩級雙極性電晶體放大器電路，已知電晶體之 β=100，V
BE(on)
= 0.7 V，電晶 體小信號模型只考慮 r
π
及 g
m
，其他假設理想。電路中 V
CC
= 12 V，R
S
=3 kΩ， R
B1
= 80 kΩ，R
B2
= 40 kΩ，R
C
=6 kΩ，R
E
=4 kΩ，R
L
= 14 kΩ，V
T
=0.026 V。請求出：
申論題內容
⑶交流訊號下之電壓增益 A
v
= V
o
/V
i
=？（8 分）
