試卷：98年 - 98-2 專技高考_水利工程技師：渠道水力學#33763
科目：公職◆渠道水力學
年份：98年
排序：0

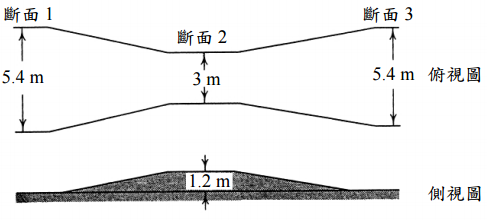

一、有一甚長之矩形斷面渠，渠寬 5.4 m，流量 28.3 m 3 /s，正常水深 2.7 m。今在渠道束縮段渠寬窄縮為 3 m，底床局部升高 1.2 m（如圖所示），試回答下列問題：

⑶自斷面 1 上游遠處至斷面 3 下游遠處，試繪渠道縱水面剖線，並標示各段之水面線名稱及水深變化。（10 分）
