申論題

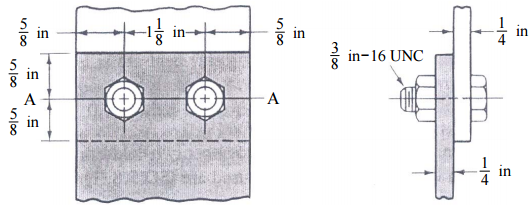

五、下圖為一相同材料之栓接板結構設計，兩塊厚度同為t = 4/1 吋，降伏強度同為S_y=32kpsi 之 AISI 鋼板，經由兩顆 SAE 五級外徑為d=3/8 吋螺栓，栓接如下圖所 示。假設此螺栓材質之抗拉、抗壓降伏強度相同且均為 S_y=  92 kpsi  ，抗剪降伏強度 為S_sy =53.08kpsi。試問在安全係數為 n = 2，單獨考慮下列破壞情形時，此栓接端 板在上下兩端，可承受的最大臨界拉力負載值 F_c，將各為何？

⑷兩端板沿最小斷面位置（圖中 A-A 斷面位置），發生拉伸降伏（Tension yield failure）變形。（5 分）
