試卷：110年 - 110 關務特種考試_四等_電機工程：基本電學#98255
科目：基本電學(概要)
年份：110年
排序：0

三、如圖三所示電路，其中 V₁ = 10 V，R1 = R2 = R3 = R5 = 2 k Ω ，R4 = 1 k Ω ， C1 = C2 = 6 µF，假設，求所有時間為正（t ＞ 0）時電容器 C2 之電壓變化=？（V）（25 分）

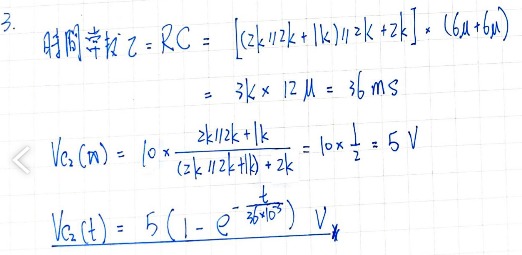

詳解提供者：Shang-te Hsieh

詳解提供者：☆○奕軍●★

電路左半邊 R1~R4總合約1K

右半邊R5=2K

因電容器視為開路總電阻為1+2=3K

時間常數=RC=6u*3k=18ms

5個常數後之飽和值VC1=VC2=6.67V

第1個時間常數電容電壓=0.632V = 0.632*6.67V= 4.215V

第2個時間常數電容電壓=0.867V = 0.867*6.67V= 5.782V

第3個時間常數電容電壓=0.95V =0.95*6.67V =6.337V

4跟5幾乎一樣
