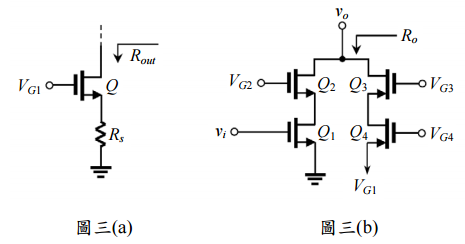

三、圖三電路中，V_G1 ～V_{G 4} 為適當直流電壓使電晶體工作於飽和區。請回答下列問題：（每小題 10 分，共 20 分）

⑵圖三(b)之 v_i 為輸入小信號，NMOS 小信號參數： g _mn = 10 mA/V ， r_on = 4 kΩ ； PMOS 小信號參數： g _mp = 2 mA/V ， r_op = 6 kΩ 。利用⑴之結果，計算輸出電阻 R_o 。
