108年 - [無官方正解]108 全國高級中等學校學生技藝競賽考試_工業類:工業電子#139128
> 申論題

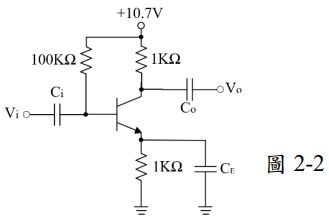

2. 如圖2-2所示電路，若V
BE
= 0.7V，β= 99，V
T
= 25mV，則電壓增益V
O
/V
i
= ____________。
