100年 - 100 交通事業鐵路、港務升資考試_士級晉佐級_技術類（選試電工原理大意）：電工原理大意#38381

科目：升資考/士級晉佐級◆電工原理大意 | 年份：100年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：升資考/士級晉佐級◆電工原理大意

選擇題 (0)

申論題 (8)

【已刪除】一、如圖一中 A 點與 B 點間並接二個電阻器，其中 5Ω 電阻器上有 10A 電流，請計算 2Ω 電阻器上電流值，及這二個電阻器總消耗功率。（10 分）
【已刪除】二、如圖二之電路，請計算I1及I2值。（10 分）
【已刪除】三、如圖三之電路，輸入電壓 v(t ) = 200 √2 sin(2π × 60t )V ，請分別計算IR，IL ，及IC之瞬 時值及均方根值。（10 分）

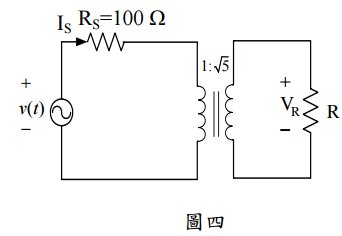

【已刪除】四、如圖四電路中之理想變壓器匝數比為 1: √5 ，外加交流電壓值為 110V。當負載端為 開路時，請計算VR值，當負載電阻值為 500Ω時，請計算IS值。（10 分）
五、電機設備依規定需定期測量絕緣電阻，請說明測量的目的、使用的儀器、測量的方 法。（10 分）
六、請說明電磁接觸器與繼電器的功用，並請舉一應用例題以電路接線作說明。（10 分）
七、請畫出與說明鼠籠式三相感應電動機的結構、組成及動作原理。（20 分）
八、有一個均勻的圓形導線線圈，共 100 匝，當由 t＝10 秒至 t＝20 秒，通過其線圈圍繞 面積之磁通密度由 0.1 韋伯（Weber）變至 0.9 韋伯時，請說明法拉第定律，並利用 此定律求出感應電勢的方法，亦請求出此線圈的感應電勢。如通過線圈圍繞面積之磁 通密度為φ (t ) = 0.01sin(2π × 60t ) 韋伯時，請求出此線圈感應電勢的大小值。（20 分）
